[SCADA][스크립트] Bit로 엑셀 저장 기능을 컨트롤하는 프로젝트 예제



안녕하세요.

CIMON 입니다.

비트 ON/OFF 를 통해 엑셀에 데이터 저장을 컨트롤하는 예제입니다.



[이럴 사용하시면 됩니다]

이 예제는 ON/OFF를 Toggle하는 비트를 통해, 엑셀에 1초마다 저장되는 데이터의 쓰기 기능을 제어합니다.



[ 프로젝트 예제 작성 버전 ]

SCADA Ver 3.04(R160224)

v3.04에서 작성된 프로젝트는 하위버전에서 열리지 않습니다.



[ 예제 설명 ]

동작시그날 비트를 Toggle 시켜 불이 켜지는 순간(BIT 1) 그 시간을 이름으로 가지는 엑셀 파일을 생성하고, 동시에 데이터를 저장하며 불이 꺼지면(BIT 0) 그동안의 저장 데이터를 엑셀에 써줍니다.

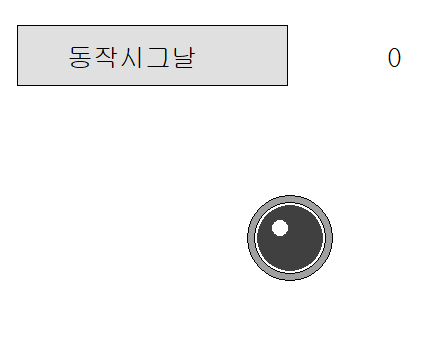

1. Toggle하는 동작시그날 태그를 만들어주시고 이 태그의 상태를 확인가능한 램프를 만들어줍니다. 또한 엑셀에 실직적으로 입력할 데이터를 저장할 보고서데이터 태그를 만들어줍니다.

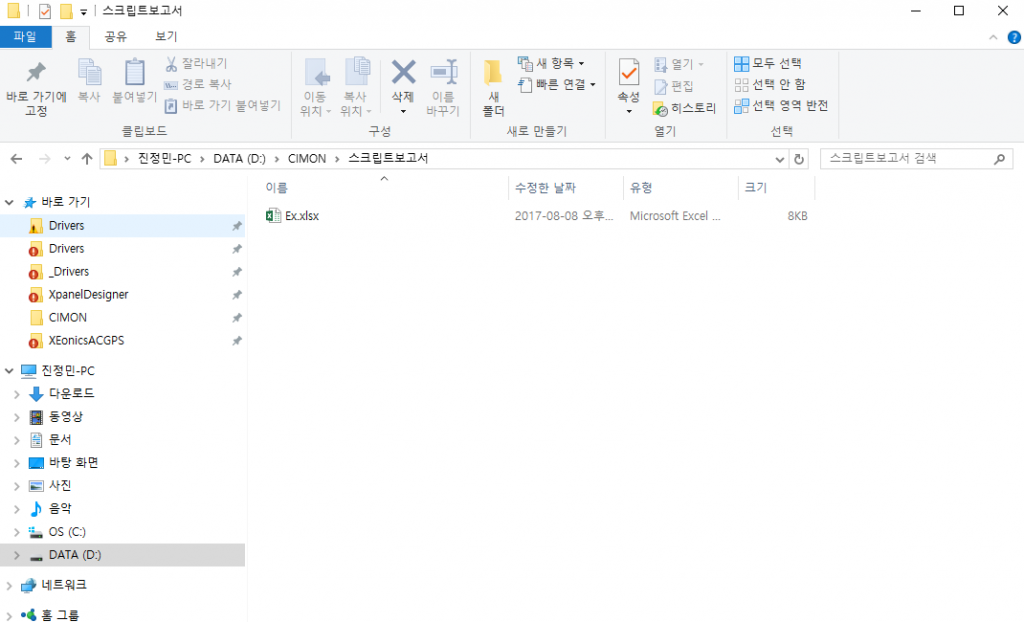

2. D:\CIMON\스크립트보고서   의 경로를 생성하고 이 폴더에 빈 형식 Ex.xlsx 파일을 만들어줍니다. 이 때 파일의 경로와 파일의 이름은 script에 맞춰 자유롭게 설정하시면 됩니다.

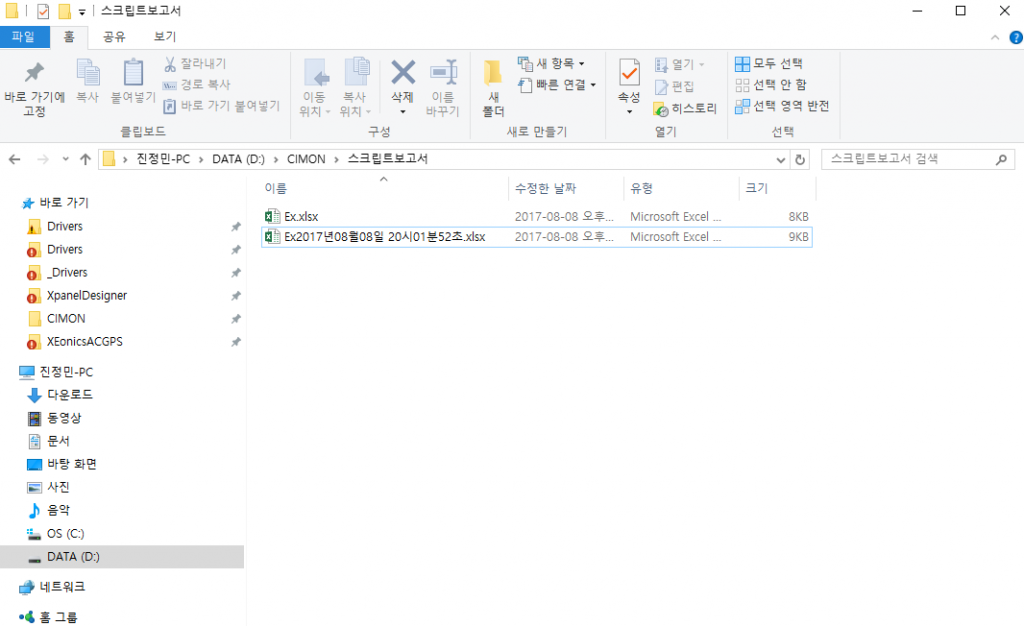

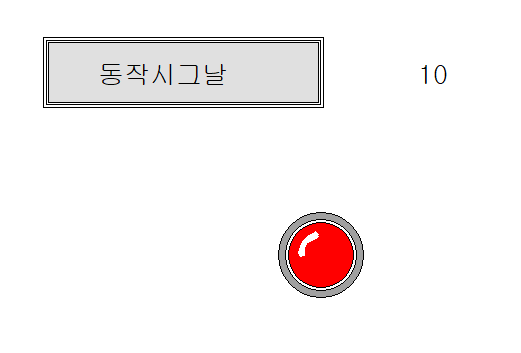

3. 동작시그날을 눌러 Toggle시켜 ON(1) 상태를 만들어줍니다. ON이 되면 그 시간을 담은 엑셀파일이 생성됩니다. ON 상태 동안 바뀌는 보고서데이터 태그는 1초 주기로 모두 저장이 됩니다.

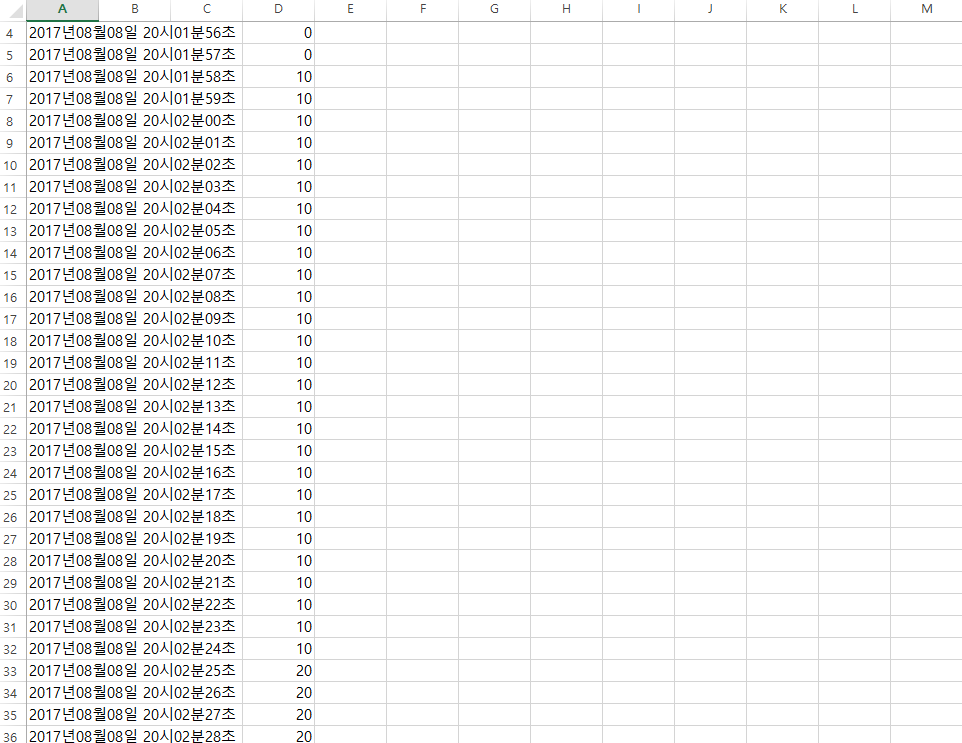

4. 동작시그날을 다시 눌러 Toggle시켜 OFF(0) 상태를 만들어주면 데이터 저장은 멈추고 그동안 저장된 데이터들을 ON 되는 순간 생성되었던 엑셀 파일에 저장시킵니다.

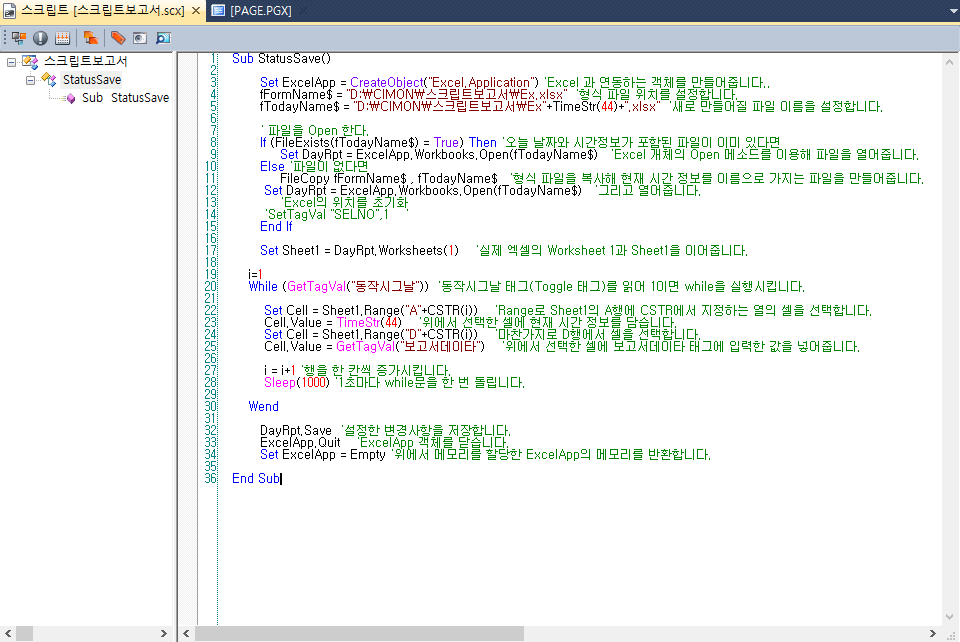

5. 스크립트는 다음과 같습니다.



[적용 방법]

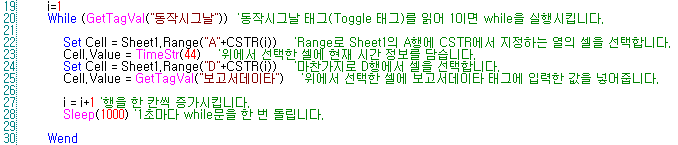

이 예제 파일을 좀 더 많은 데이터를 담는 엑셀 파일로 적용하고 싶으시면 아래의 부분을 수정하시면 됩니다.

Set Cell = Sheet1.Range(“B”+CSTR(i)) 처럼 B행을 선택하셔서 다른 원하는 태그의 값을 읽어와 엑셀에 저장하셔도 됩니다.

만약 형식 파일의 1열에는 각 행의 정보를 기입하였을 때, 2열부터 데이터를 입력하기 위해서는 i=2 로 바꾸어주시면 됩니다.







첨부 1. BitControlPaper.zip
