안녕하세요, CIMON입니다.



이더넷 로더창이 없어졌을때 다시 실행하는 방법은 2가지가 있습니다.


1.[내장치]로 들어가서 실행하는 경우

2.XPANEL을 재 부팅하여 실행하는 경우

1.[내장치]로 들어가서 실행하는 경우

-1. XPANEL에서 [내장치]를 클릭합니다.

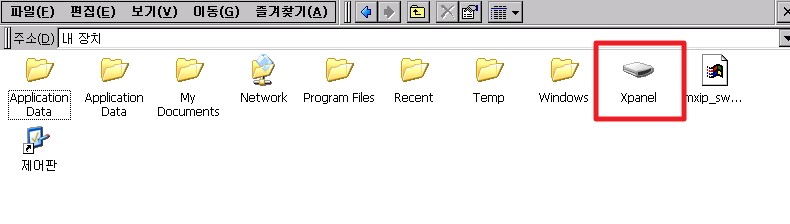

-2. [내장치]->[Xpanel] 폴더를 클릭합니다.

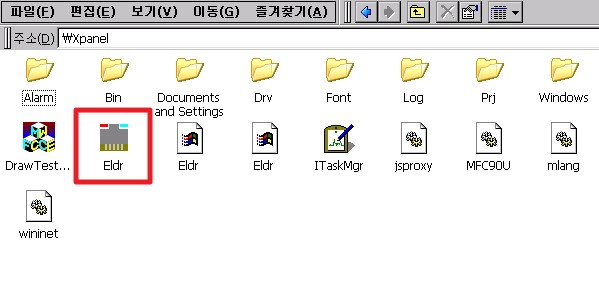

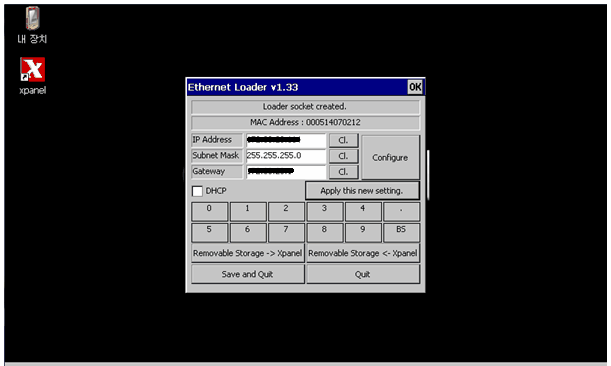

-3. [Xpanel]폴더 -> [Eldr]파일을 클릭하면 아래와 같이 [Ethernet Loader 창]이 뜹니다.

2.       XPANEL을 재 부팅 하여 실행하는 경우

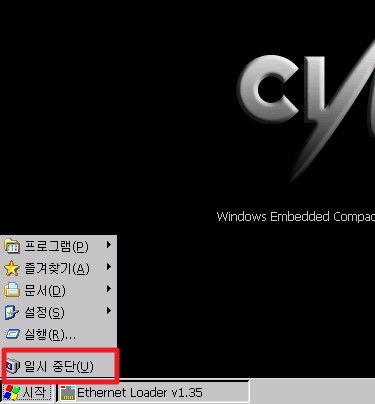

-1. XPANEL 하단을 아래에서 위로 끌어당기면 시작 프로그램 창이 뜹니다.

-2. 시작->[일시중단] 을 클릭하시면 XPANEL이 재 부팅이 되면서 [Ethernet Loader 창]이 생깁니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.



#ELDR #이더넷 로더

안녕하세요, CIMON입니다.

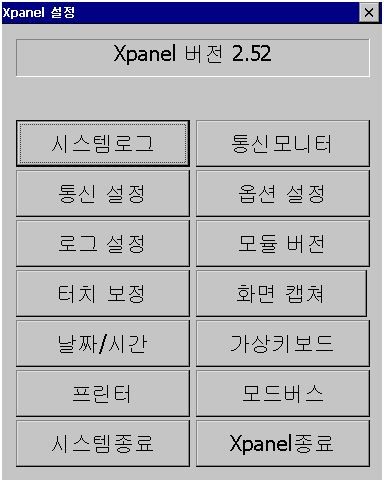

XPANEL에는 동작중 관리를 위한 몇가지 기능이 제공됩니다. 다음의 그림을 참조하시기 바랍니다.

다음 그림의 순서대로 화면의 모서리를 누르면, 다이얼로그 상자가 화면에 표시됩니다.

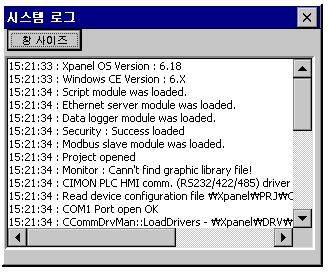

*시스템로그

XPANEL은 동작 중 시스템의 활동 사항을 메모리에 기록합니다. 이 기능은 이들 기록된 메시지를 보여줍니다.

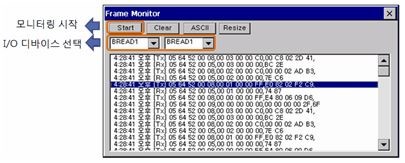

*통신모니터

이 기능은 XPANEL과 장비간의 통신 프레임을 보여줍니다. 이 기능으로 통해 장비와 통신 유무를 판단 할 수 있습니다.

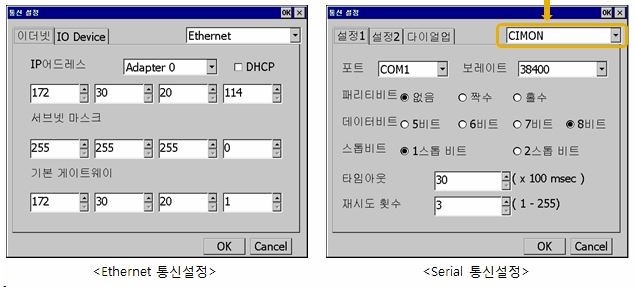

*통신설정

이 기능을 통하여 통신 파라미터를 설정 할 수 있습니다. IP어드레스,통신속도와 그 밖의 통신 파라미터 설정 다이얼로그가 표시됩니다.

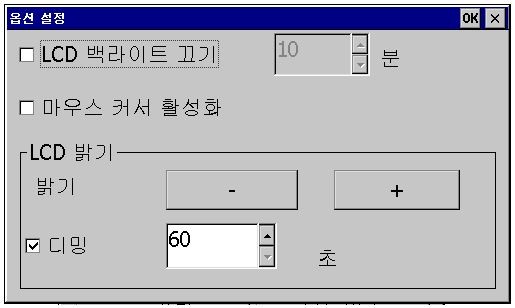

*옵션설정

이 기능은 LCD 백라이트 끄기 시간설정과 마우스 커서 활성화 LCD밝기 조절 및 디밍 기능 설정을 제공합니다.

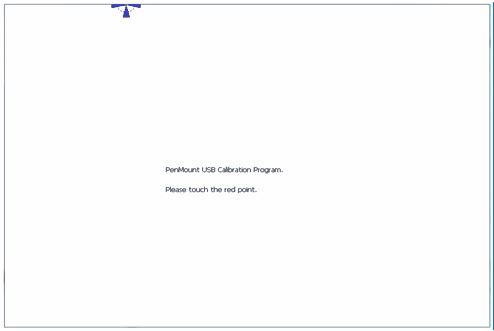

*터치보정

이 기능을 XPANEL의 터치패널 보정을 제공합니다.

*화면캡처

이 기능을 XPANEL 현재화면을 캡처를 제공합니다.

화면캡처 저장경로-바당화면-내장치-XPANEL 폴더안에 저장됩니다.

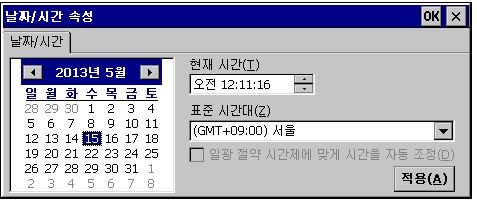

*날짜/시간

이 기능은 XPANEL 시계 설정을 제공합니다.

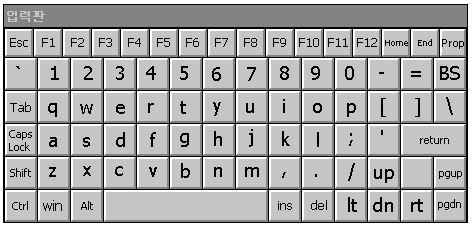

*가상키보드

이 기능은 소프트웨어 키보드를 화면상에 표시하거나 감추게 해줍니다.

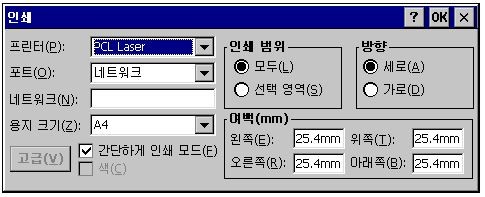

*프린터

이 기능은 프린터와 연결하여 XPANEL의 화면을 인쇄 할 수 있습니다.

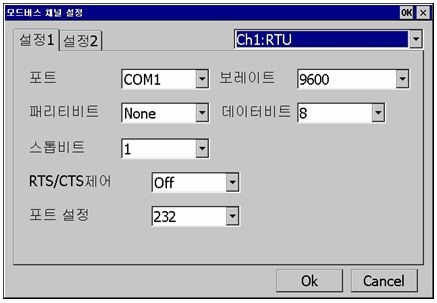

*모드버스

이 기능을 통하여 XPANEL 모드버스 Slave 통신파라미터를 설정 할 수 있습니다.

*시스템종료

이 기능은 XPANEL의 운영체제를 재부팅 합니다. IP어드레스를 변경하면 반드시 이 기능을 동작시켜야 합니다.

*xpanel종료

이 기능은 XPANEL의 바탕화면으로 나가게 되는 기능입니다.
언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.



안녕하세요.

CIMON 입니다.



XPANEL이 갑자기 오동작하여 멈춘 경우 직접 재실행을 하는 번거로움 없이

일정 시간이 지나면 자동으로 재실행 되도록 설정을 할 수 있습니다.

해당 기능의 이름은 와치독(Watchdog)입니다.

와치독이란, 설정된 시간이 20초인 경우 20초동안

XPANEL이 멈춰있으면 자동으로 오작동이 발생하였음을 감지하여 XPANEL을 재실행하는 기능입니다.





다음은 자세한 설정에 대한 설명입니다.

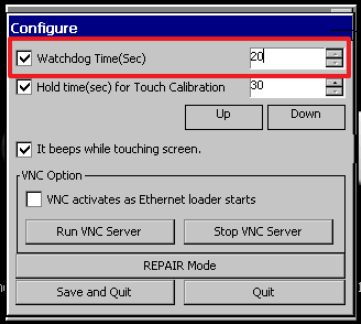

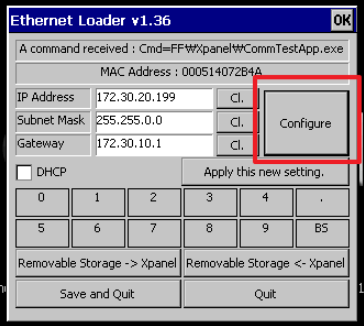

1. Xpanel Ethernet Loader 창에 있는 Configure 버튼을 터치 합니다.

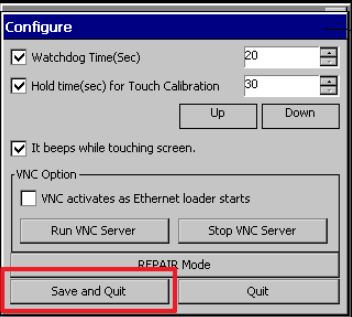

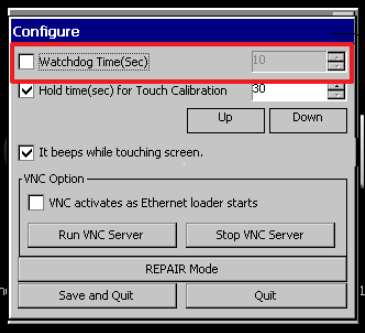

2. Configure 창의 가장 위에 Watchdog Time(Sec) 라는 설정을 체크합니다.



3. Watchdog Time(Sec) 설정이 활성화되면 시간을 설정 할 수 있습니다.

– 설정 가능 시간은 10초 부터 32767초 입니다.



4. 설정 후 Save And Quit 버튼을 터치 합니다.

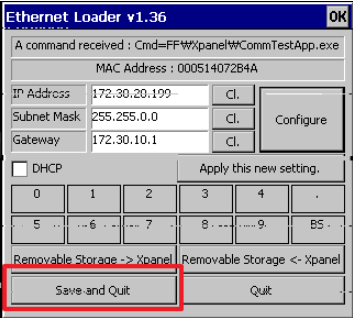

5. 마지막으로 Ethernet Loader 창에서 한번 더 Save and Quit를 터치하여

     XPANEL을 재부팅 하면 설정이 완료 됩니다.







언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

2024.03 리뉴얼

안녕하세요, CIMON입니다.
다음은 XPANEL 데이터 서버에 있는 MODBUS Slave를 사용하는 방법입니다.
내용은 아래와 같습니다.

XPANEL은 내부에 MODBUS Slave 동작을 위한 메모리를 가지고 있으며, 지정된 통신 채널을
통해 Master의 요청이 있는 경우 해당 메모리의 내용을 프레임에 담아 응답합니다.

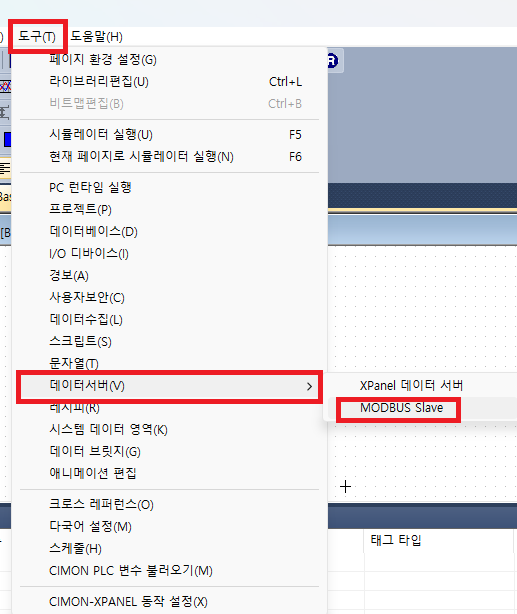

1. 상단 메뉴의 [도구] 클릭합니다.
2. [데이터서버] -> [Modbus Slave] 클릭합니다.

3. MODBUS Slave 동작을 위한 메모리로 지정하기 위해 데이터베이스에 등록된 가상 또는 실태그를 MODBUS Slave 설정 프로그램에 등록합니다.

해당 프로그램의 Coil영역과 Holding Register 영역으로 등록합니다.

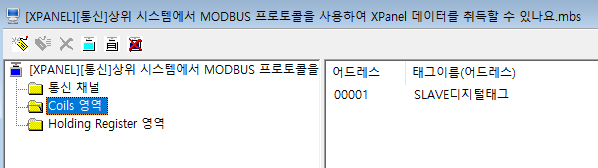

1) Coil 영역 00001번지에 “SLAVE디지털태그” 태그를 설정합니다.

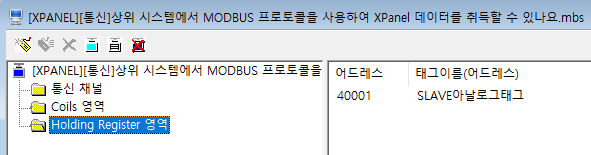

2) Holding Register 영역 40001번지에 “SLAVE아날로그태그” 태그를 설정합니다.

MODBUS Slave 메모리는 Coil, Holding Register 영역으로 구성되어 있으며, Coil영역에는 디지털태그를, Holding Register영역에는 아날로그/문자열 태그를 등록하여 사용할 수 있습니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.

2024.03 리뉴얼

안녕하세요, CIMON입니다.
Modbus Master/Slave 구성에서 Scale/offset 기능 관련 주의사항입니다.
내용은 아래와 같습니다.

XAPNEL은 Modbus Master 기능 (I/O 디바이스 설정)과 Slave(데이터서버) 기능을 제공합니다.
만약 2개의 XPANEL을 가지고 Master와 Slave를 구성할 경우 Scale/Offset에 관한 다음의
주의사항을 숙지하시기 바랍니다.

1. Modbus Master설정

1) I/O디바이스에서 Modbus를 등록합니다. (TCP/IP 혹은 RTU)

2) TAG 등록 시 Slave의 값을 스케일 처리하기 위해 임의의 Scale/Offset 기능을 사용합니다.

*. Scale 기능 체크, Scale/Offset 각각 2, 0 위와 같이 설정할 경우 Slave의 해당 어드레스 영역의 데이터를 요청할 때 Data * 2 + 0 으로 처리됩니다.

*. Slave XPANEL의 Holding Register 1번지의 워드 값이 100일 경우 Master에서 요청 시 100 * 2 + 0 이 되어 200으로 표현됩니다.

2. Modbus Slave 설정

1) 다른 XPANEL에서 Modbus Slave를 설정합니다. (마스터의 TCP/IP, RTU 여부에 따라 맞게 설정합니다.)

2) 서버로 사용할 데이터 하나를 CIMON PLC와 통신하는 실 태그로 등록하고, Slave의 Holding Register 영역 1번지로 등록합니다.

*. 현재 설정에서 Modbus Master XPANEL이 Slave XPANEL의 40001 어드레스 번지의 값을 읽을 경우

CIMON PLC의 데이터에 SCALE이 풀린 PLC RAW 데이터를 읽습니다.

즉, Modbus Master가 요청한 태그 값과 Modbus Slave의 태그 값이 일치하지 않게 됩니다.

따라서 Modbus Master가 PLC값을 정확히 읽어야 경우, Slave로 등록된 CIMON PLC의

실태그 값을 Master에서 설정한 Scale/Offset과 동일하게 설정을 합니다.

*. 위 그림과 같이 설정할 경우 CIMON PCL의 데이터를 요청할 때 DTAT * 2 + 0 으로 처리됩니다.

*. CIMON PLC의 특정 어드레스 워드값이 100일 경우 값 요청 시 100 * 2 + 0이 되어 200으로 표현됩니다.

따라서, 다시 Modbus Master에서 현재 Slave에서 Scale/Offset 처리된 값을 읽는 것이 아니라

CIMON PLC의 RAW 데이터를 넘겨주기 때문에 Scale/Offset 처리를 동일하게 해줘야 원래 값을 읽습니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.

안녕하세요.

CIMON 입니다.



Omron PLC가 프로그램 모드일 경우, 해당 PLC는 정지 상태가 됩니다. 정지상태의 PLC에는 데이터 쓰기가 불가능합니다.

데이터를 쓰기 위해서는 해당 Omron PLC를 모니터 모드나 운전 모드로 전환해야 합니다.

Omron PLC프로그램을 이용하여 모니터 모드 또는 운전 모드로 전환하십시오.

또는 데이터메모리(DM6600)에 0101h를 설정하면 PLC 전원 투입시 자동으로 모니터 모드가 되어 데이터를  쓸 수 있습니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.



#OMRON  #쓰기 실패  #프로그램모드 #모니터모드 #운전모드





안녕하세요.

CIMON 입니다.



Xpanel Designer에서 작화한 프로젝트를 Xpanel로 다운로드 하고자 할 때, 3가지 방법을 활용할 수 있습니다.
다음은 각 방법의 설명입니다.





1. USB 포트를 이용한 방법

(1) Windows Mobile Device Center가 “연결됨”으로 표시되는지 확인 합니다.

(Windows XP를 사용할 경우에는 Active Sync 프로그램을 사용합니다.)

다운로드 경로

• Windows XP : https://www.microsoft.com/ko-kr/search/result.aspx?q=activesync&form=MSHOME&search=
• Windows 7, 8, 10 : https://www.microsoft.com/ko-kr/search/result.aspx?q=mobile+device+center&form=dlc&search=
• Windows10에서 설치가 되지 않는 경우 : http://www.cimon.co.kr/faq/xpanel%ec%98%a4%eb%a5%98-windows10-%ec%82%ac%ec%9a%a9-%ec%a4%91%ec%9d%b8%eb%8d%b0-windows-mobile-device-center%ea%b0%80-%ec%a0%95%ec%83%81%ec%a0%81%ec%9c%bc%eb%a1%9c-%eb%8f%99%ec%9e%91%ed%95%98/?k=&c=&kind=&pageds=1#sb_pg



(2) Xpanel Designer를 실행 후 상단 메뉴에서 온라인 -> 연결 방식 설정을 선택하여 연결방식을 USB 선택 후 확인 버튼을 누릅니다.

(3) 연결방식을 설정한 뒤 [온라인] -> [XPANEL에 쓰기(PC->XPANEL)] 을 선택하면 다운로드를 할 수 있습니다.

(4) 모델 별 다운로드 되는 프로젝트 파일의 최대 크기는 다음과 같습니다.

XT04CD/XT07CD/HP07CD/XT08CD : 80MB 이하

XT10CD/XT12CD/XT15CD : 50MB 이하



2. Ethernet 포트를 이용한 방법

(지원 모델 : OS Version 2.00 이상의 제품 중 Ethernet 포트가 제공되는 제품)

(1) Xpanel Designer를 실행 후 상단 메뉴에서 [온라인] -> [연결 방식 설정]을 선택합니다.

연결방식을 Ethernet으로 설정하면 [Xpanel 및 터치 PC 선택] 버튼이 활성화 됩니다.

여기서 [Xpanel 및 터치 PC 선택]을 클릭하여 다운로드 하고자 하는 Xpanel을 선택합니다.

(2) 이후 USB포트 사용시와 동일하게 [온라인] -> [XPANEL에 쓰기(PC->XPANEL)]을 선택하면 다운로드를 할 수 있습니다.



3. 이동식 디스크를 이용한 방법

(지원 모델 : OS Version 2.00 이상의 제품 중 USB Host, SD/MMC 슬롯이 지원되는 제품)

(1) PC에 SD카드 또는 USB 메모리를 부착합니다.

(2) 상단메뉴에서 [온라인]->[실행용 이동식디스크 만들기]를 선택합니다.

(3) USB 또는 SD 카드의 경로를 지정한 후 확인 버튼을 누릅니다.

(4) 확인 버튼을 누르면 USB 또는 SD카드에 Xpanel이라는 폴더가 생성됩니다.

이후 Xpanel에 USB 또는 메모리를 인식 시킨 후 “Xpanel.exe”를 실행 합니다.





언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.
