    Ethernet 포트가 없는 Xpanel 모델에

    “USB to Ethernet LAN”, “USB to Wifi LAN”, “USB to Wireless LAN”을 사용할 수 있는지에 대한 여부를 안내드립니다.



    Ethernet 포트가 존재하지 않는 Xpanel 모델의 USB 포트를 이용하여

    “USB to Ethernet LAN”, “USB to Wifi LAN”, “USB to Wireless LAN” 연결을 시도하여도 Ethernet 연결은 불가능합니다.

    즉, 통신이 불가능합니다.

    Ethernet을 통한 통신을 원하시는 경우, Ethernet 포트를 지원하는 Xpanel 모델을 사용하시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.





  • 안녕하세요.

    CIMON입니다.

    USB 또는 SD카드를 사용하여 XPANEL 단말기에서 실행 중인 프로젝트를 백업 하거나 XPANEL에 새로운 프로젝트를 다운로드 할 수 있습니다.
    1. XPANEL 단말기에서 USB 또는 SD카드로 프로젝트 백업 받는 경우 다음의 절차로 진행하시기 바랍니다.
    A. 아래 그림과 같이 번호 순서대로 클릭하여 다이얼로그 상자를 화면에 표시합니다.

    B. XAPNEL 설정 다이얼로그에서 “XPANEL 종료”버튼을 클릭하여 XPANEL 응용프로그램을 종료합니다.


    C. XPANEL에 USB 또는 SD카드를 연결합니다.

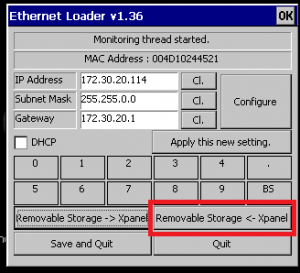

    D. XPANEL 응용프로그램 종료 후 보이는 Ethernet Loader 프로그램에서 “Removable Storage <- Xpanel” 을 클릭합니다.

    E. “Removable Storage <- Xpanel” 버튼을 클릭하여 호출되는 아래 이미지와 같은 다이얼로그에서 현재 XPANEL에 저장되어 있는 프로젝트 이름 확인 할 수 있습니다.

    F. Storage <- Xpanel 다이얼로그에서 현재 연결된 저장 매체를 선택 합니다.

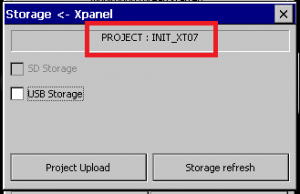

    이때, 아래 이미지의 SD Storage는 SD카드가 연결되어 있지 않아 비활성화 되어 있는 것이며, USB Storage는 USB가 연결되어 있어 활성화 되어 있는 것입니다.
    만약, USB나 SD카드가 연결되어 있는 상태에서도 해당 저장장치가 비활성화 되어 있다면, 저장장치 연결 인식이 지연되어 있는 경우이거나 XPANEL 단말기에 편집용 프로젝트(XED파일)이 없어 백업을 받을 수 없는 상태입니다.
    저장장치 연결 인식이 지연된 경우 “Storage refresh”버튼을 클릭하여 연결 상태를 갱신하면 활성/비활성 상태가 업데이트 됩니다.

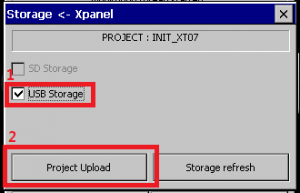

    G. 사용하고자 하는 매체를 선택 후 “Project Upload” 클릭하여 백업을 실행합니다.
    예제에서는 단말기에 USB만 연결하였으므로 USB를 선택합니다.

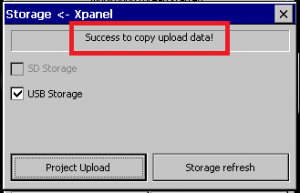

    H. USB에 프로젝트 저장이 완료되면 아래와 같은 메시지가 표시됩니다.

    I. 백업된 프로젝트는 USB또는 SD카드의 Upload라는 폴더에 XED파일로 저장됩니다. 백업된 XED 파일은 다른 XPANEL에서 바로 실행용으로 사용 할 수 없습니다.

    J. 백업된 프로젝트(XED 파일)는 XPANEL 디자이너의 [온라인] – “휴대용 저장 장치에서 프로젝트 읽기” 기능을 통해서 편집용으로 복원 할 수 있습니다.

    K. “휴대용 저장 장치에서 프로젝트 읽기” 클릭 시 아래 설정창이 호출됩니다.

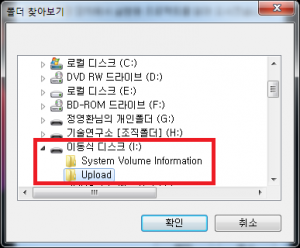

    L. 백업 프로젝트를 저장한 저장 매체의 Upload 폴더를 선택하고 “확인” 버튼을 클릭합니다.

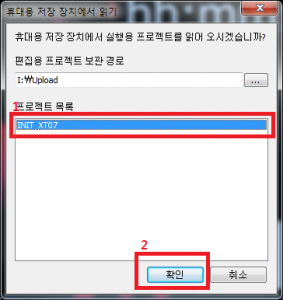

    M. 경로(저장매체의 Upload폴더)를 지정하면 아래와 같이 백업 프로젝트(XED) 목록이 표시됩니다. 표시된 목록에서 원하는 프로젝트 이름을 선택 후 “확인”을 클릭합니다.

    N. “확인” 버튼을 클릭 시 편집용 프로젝트의 저장 경로를 지정하고 “예” 버튼을 클릭합니다.

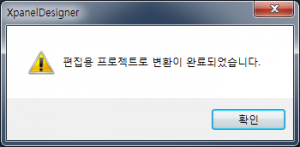

    O. 편집용 프로젝트로 변환 완료 시 아래 메시지가 표시되며, “확인”을 클릭하시면 편집용 프로젝트가 디자이너에서 열립니다.



    2. XPANEL 단말기에 USB 또는 SD카드를 사용하여 프로젝트 다운로드 하는 경우 다음의 절차로 진행하시기 바랍니다.

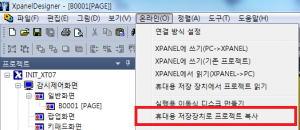

    A. XPANEL 디자이너에서 다운로드 할 프로젝트를 열고 [온라인] – [휴대용 저장장치로 프로젝트 복사]를 선택합니다.

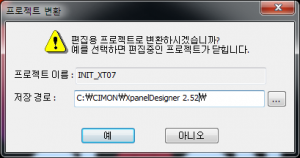

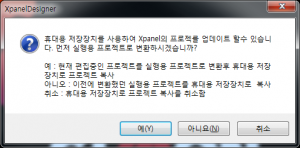

    B. 프로젝트 실행용 변환 확인 메시지에서 프로젝트 변환을 새로 하고 진행하는 경우 “예”, 기존에 변환한 파일이 있는 경우 “아니요”, 휴대용 저장장치로 프로젝트 복사를 중단하는 경우 “취소”를 선택합니다.

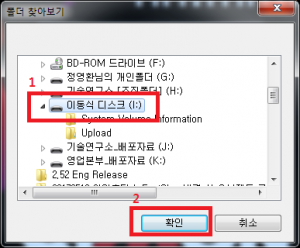

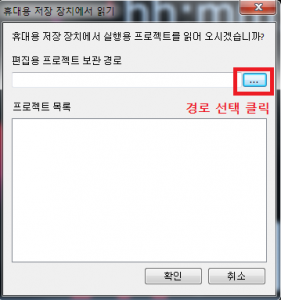

    C. “…”을 클릭하여 폴더 브라우저를 실행하여 실행용 프로젝트를 저장할 저장매체의 경로를 선택합니다.

    D. 폴더 브라우저에서 저장 경로 선택 후 “확인”을 선택합니다.

    E. 저장매체 지정 후 “확인” 버튼을 클릭하여 실행용 프로젝트 저장을 실행합니다.

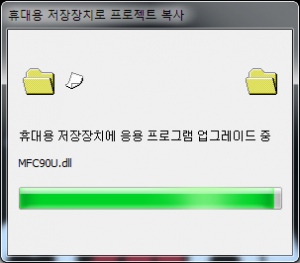

    F. 프로젝트 복사 진행 시 아래와 같이 진행상태가 표시됩니다.

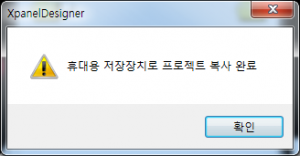

    G. 프로젝트 완료 시 아래 메시지가 표시됩니다.

    H. 복사된 프로젝트는 지정된 경로에 XpanelProject라는 폴더가 생성되며, XpanelProject 폴더 아래에 프로젝트 이름으로 저장됩니다.

    I. XPANEL 단말기의 응용프로그램을 종료하고 프로젝트를 복사한 USB를 XPANEL에 연결한 상태에서 Ethernet Loader의 “Removable Storage -> Xpanel” 클릭합니다.

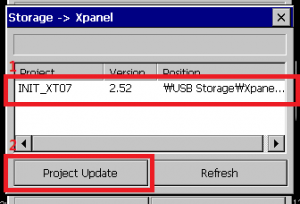

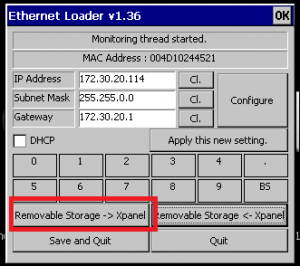

    J. “Removable Storage -> Xpanel” 버튼을 클릭하여 표시되는 설정창의 프로젝트 목록에서 다운로드 할 프로젝트 이름을 선택합니다. 이후 “Project Update”버튼을 클릭합니다.

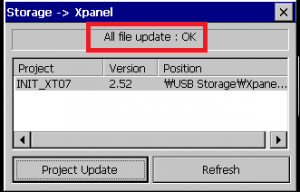

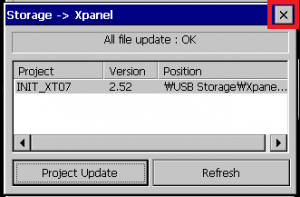

    K. 프로젝트 업데이트가 완료되면 다이얼로그 상단에 “All file update : OK” 메시지가 표시됩니다.

    L. “Storage -> Xpanel” 설정창의 오른쪽 상단의 “X” 버튼을 눌러 설정창을 닫습니다.

    M. 바탕화면의 “Xpanel” 아이콘을 더블클릭하여 XPANEL 응용프로그램을 실행합니다.

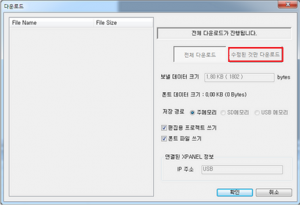

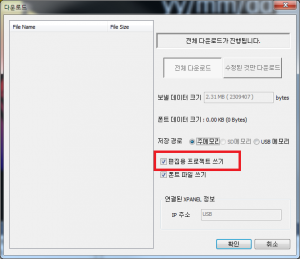

    단, XPANEL 단말기에서 USB 또는 SD카드로 백업을 받기 위해서는 XPANEL 디자이너에서 최초 프로젝트 다운로드 시 “편집용 프로젝트 쓰기”라는 옵션을 설정한 상태로 다운로드 해야 합니다.

    다음은 XPANEL에서 구동중인 프로젝트와 동일 프로젝트를 다시 다운로드하는 경우 표시되는 설정창입니다.

    다음은 XPANEL에서 구동중인 프로젝트와 다른 프로젝트를 다운로드하는 경우 표시되는 설정창입니다.



    언제나 고객을  먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

    #USB 백업 # 프로젝트 백업

  • 안녕하세요.

    CIMON입니다.



    아래의 명령식을 사용하여 프로젝트 실행 중에 프로그램을 종료할 수 있습니다.

    RunApp(“실행 파일”, “매개 변수”)

    매개변수 없이 실행 파일에 “/Xpanel/Bin/XpanelClose”를 입력하여 사용하면 프로그램이 종료됩니다.

    다음은 활용 예제입니다.

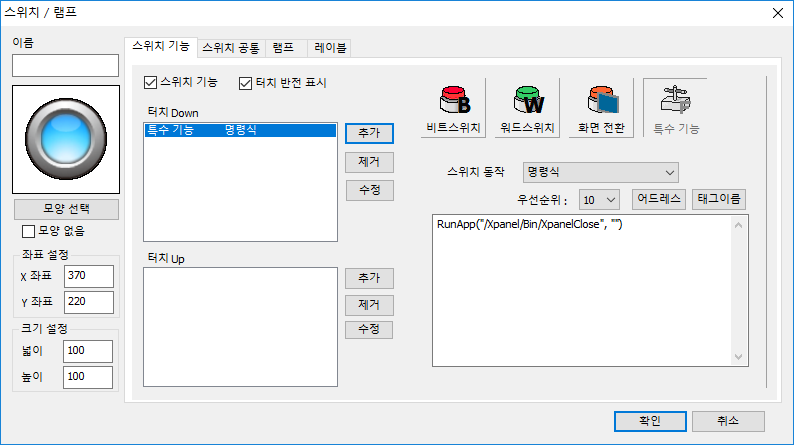

    1. 스위치 오브젝트를 생성하고 [특수기능]을 선택합니다. 스위치 동작은 ‘명령식’을 선택합니다.
    2. 명령식 창에 RunApp(“/Xpanel/Bin/XpanelClose”, “”)를 입력합니다.
    3. 터치 Down의 ‘추가’ 버튼을 눌러 명령식을 추가합니다.



    언제나 고객을  먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

    #스위치/램프

  • 안녕하세요, CIMON입니다.



    다음은 XPANEL에서 고정 페이지를 사용하는 예제입니다.

    XpanelDesigner의 프레임 편집기를 이용하면 SCADA와 같이 고정 페이지를 사용 할 수 있습니다.

    XpanelDesigner에서 제공하는 프레임 편집기 종류 중, 상단에 메뉴가 고정되어있는 세 번째 프레임을 이용한 예제입니다.

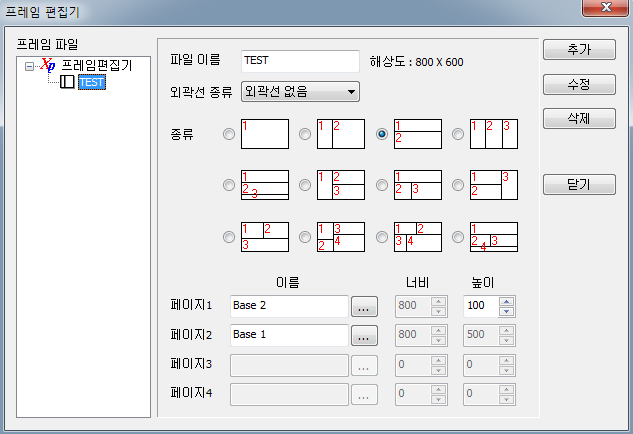

    1. XpanelDesigner를 실행하여 [파일] – 프레임 편집기에 들어가서 페이지를 등록 합니다.

    페이지 1의 Base 2의 높이를 100으로 맞춘 이유는 상단에 고정으로 사용하기 위함이며, 실제 페이지 또한 너비 800에 높이 100으로 설정 하였습니다.

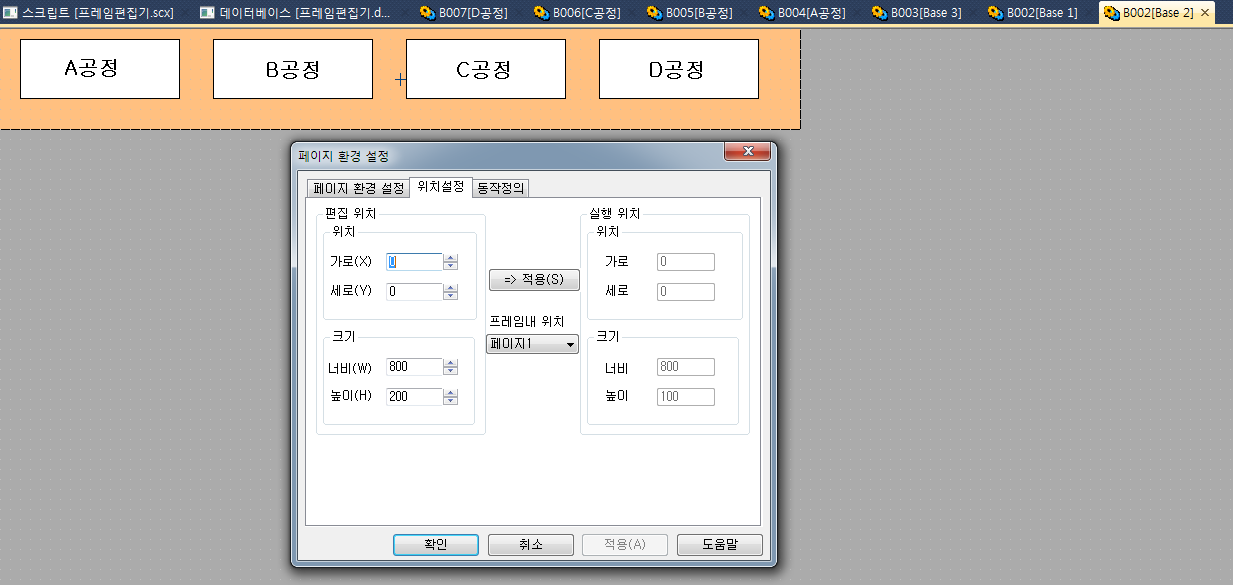

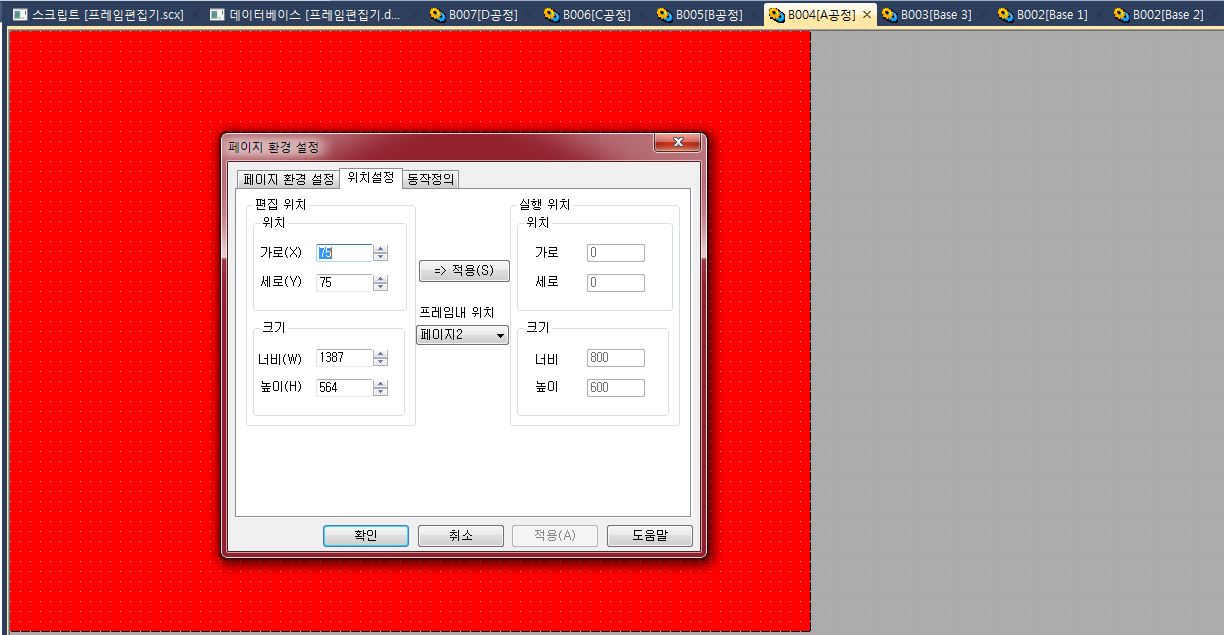

    2. Base 2 페이지에 사용할 내용을 작화하고 더블클릭하여 페이지 환경설정에서 프레임내 위치를 설정 합니다.

    3. A공정의 페이지 환경설정에 들어가서 2번과 같은 작업을 합니다.

    여기서 주의해야 할 점으로, A공정의 페이지 환경설정에서 프레임내 위치는 페이지 2로 설정 하였습니다.

    프레임 편집기에서 Base 2 페이지 즉, 페이지 상단에 고정으로 쓰이는 메뉴 페이지를 페이지 1번으로 설정 하였으므로 일반 전체크기 사이즈의 페이지는 페이지 2로 설정하여야 합니다.



    4. B공정, C공정, D공정 페이지 모두 A공정 페이지와 같은 설정을 합니다.

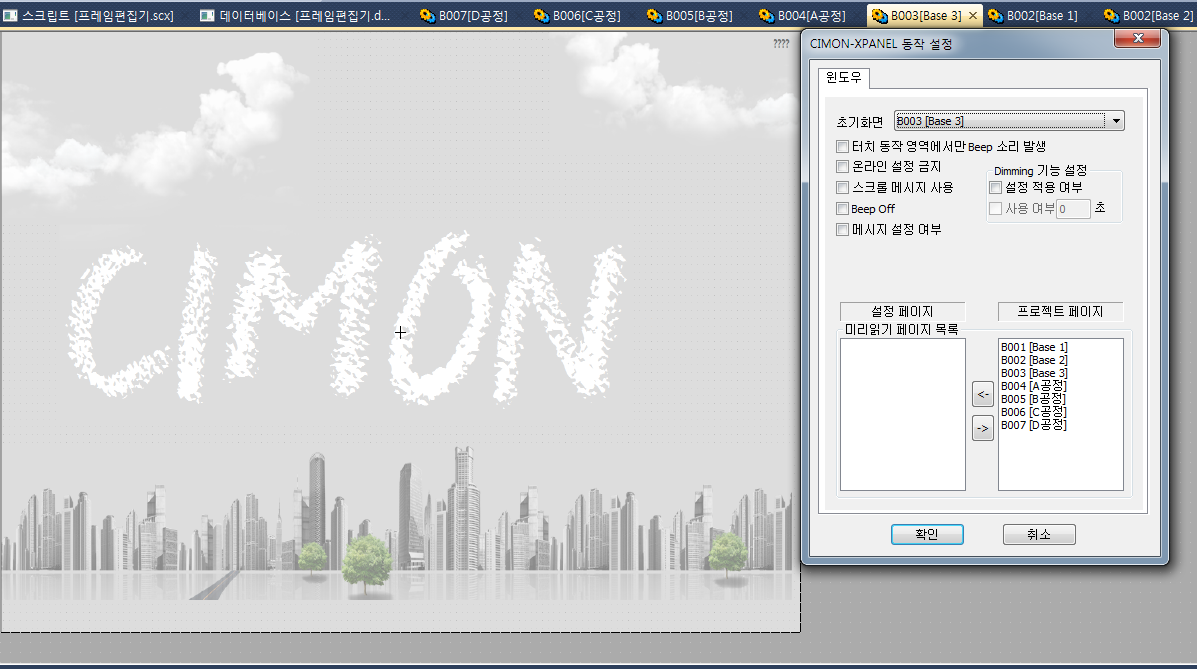

    5. XpanelDesigner 실행 후 [도구] – [CIMON-XPANEL 동작 설정]에서 초기화면 설정을 합니다.

    초기화면으로 설정된 Base 3 페이지는 전체화면 페이지이며 Xpanel 시작시 처음으로 나타나는 화면 입니다.



    6.  Base 3번 페이지가 초기화면 이므로 다음 페이지로 넘어 갈 수 있도록 설정을 합니다.

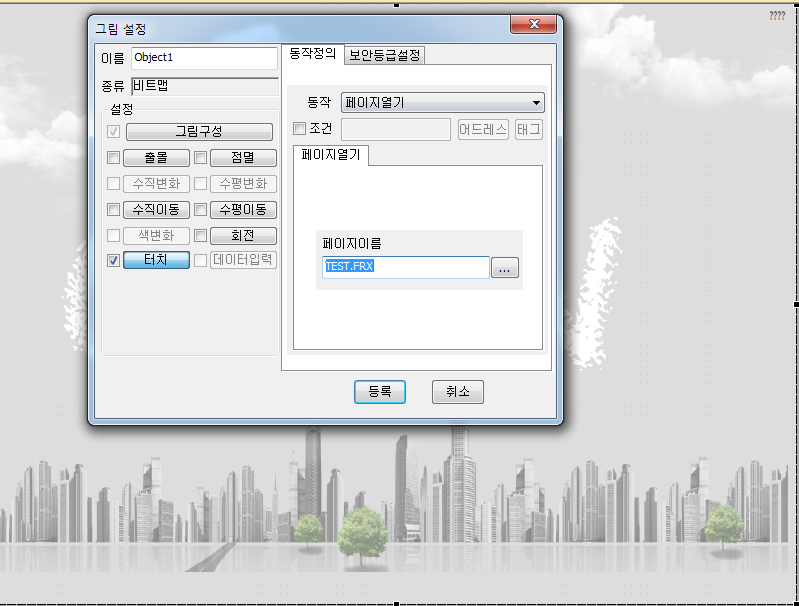

    여기서 주의해야 할 점은 동작정의에 페이지열기를 선택하고 페이지이름에 TEST.FRX라고 했습니다. TEST는 처음에 설정한 프레임편집기의 이름이고 .FRX는 프레임편집기의 확장자 파일입니다.

    TEST.FRX로 설정을 해야 프레임편집기 페이지가 바로 열리게 됩니다.



    7. XPANEL에 쓰기를 한 뒤, 해당 프로젝트는 다음과 같이 동작합니다.

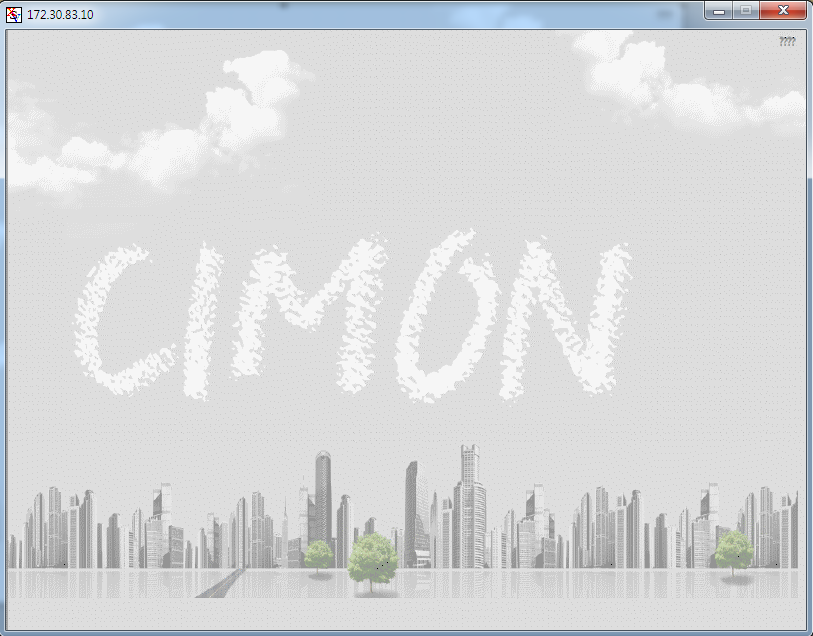

    1) XPANEL 초기 화면 입니다.

    2) 화면을 터치한 화면 입니다.

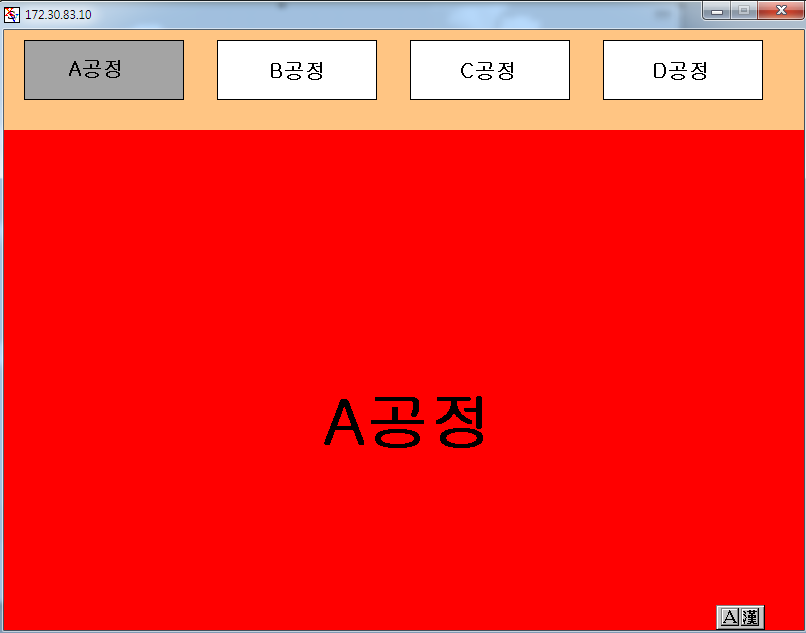

    3) A공정 버튼을 눌렀을 때의 화면 입니다.

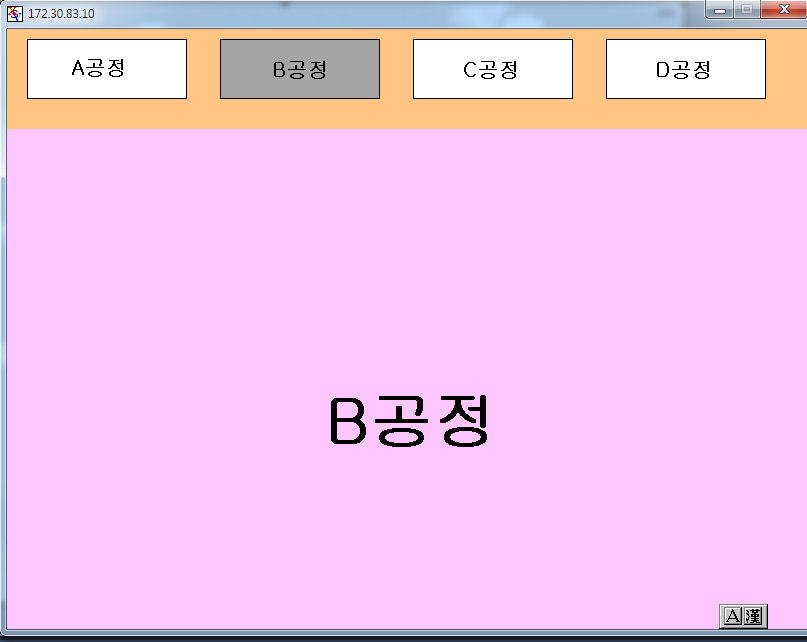

    4) B공정 버튼을 눌렀을 때의 화면 입니다.

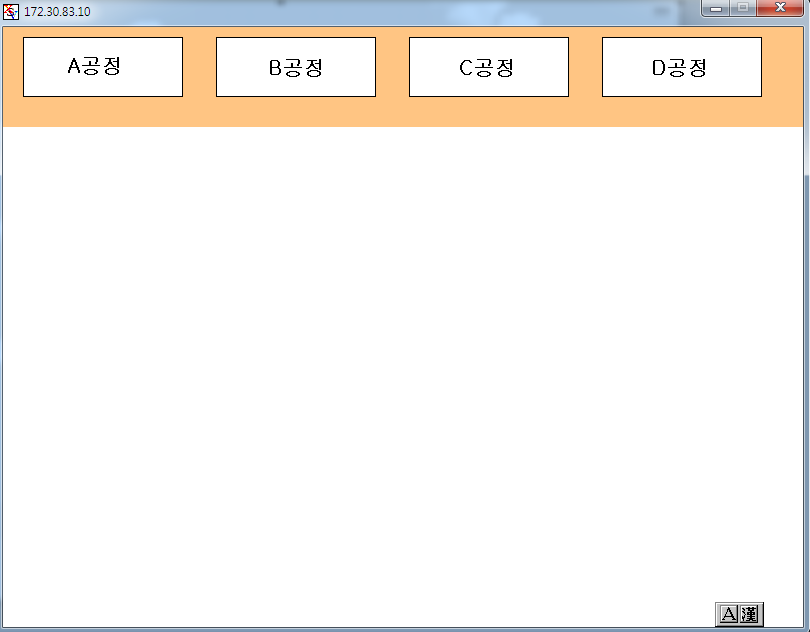

    A공정, B공정, C공정, D공정 각각의 버튼을 눌렀을 때, 상단의 공정메뉴 버튼은 그대로 남아있고, 하단의 공정 페이지만 바뀌는 모습을 확인 할 수 있습니다.



    이와 같이 Cimon SCADA의 고정페이지 기능을 XPANEL에서는 프레임 편집기를 이용하여 사용 할 수 있습니다.

    본 예제와 관련한 PDF 파일과 샘플프로젝트를 업로드 하였으니 참조하시기 바랍니다.



    샘플프로젝트: http://www.cimon.co.kr/xpanel%ea%b8%b0%eb%8a%a5-%ed%94%84%eb%a0%88%ec%9e%84-%ed%8e%b8%ec%a7%91%ea%b8%b0%ea%b3%a0%ec%a0%95%ed%8e%98%ec%9d%b4%ec%a7%80-%ec%83%98%ed%94%8c-%ed%94%84%eb%a1%9c%ec%a0%9d%ed%8a%b8/?k=&c=&kind=&pageds=1#sb_pg







    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.

    Windows 10에서 Windows Mobile Device Center가 정상적으로 동작하지 않을 경우에 대한 설명입니다.

    해당 증상은 최신 Update(2017년 4월 이후)를 수행한 Windows10 사용자의 경우에 발생합니다. 해결 방법은 다음과 같습니다.



    • 아래와 같이 [서비스]의 ‘로그온 설정’을 변경합니다.

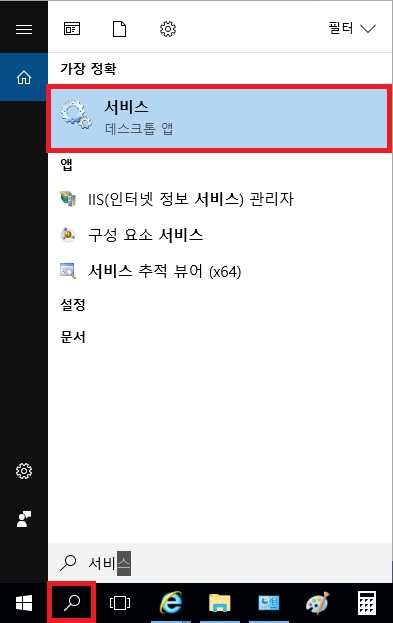

    1. 윈도우 검색(돋보기 모양 아이콘)을 통해 “서비스”를 검색하여 [서비스] 앱을 실행합니다.

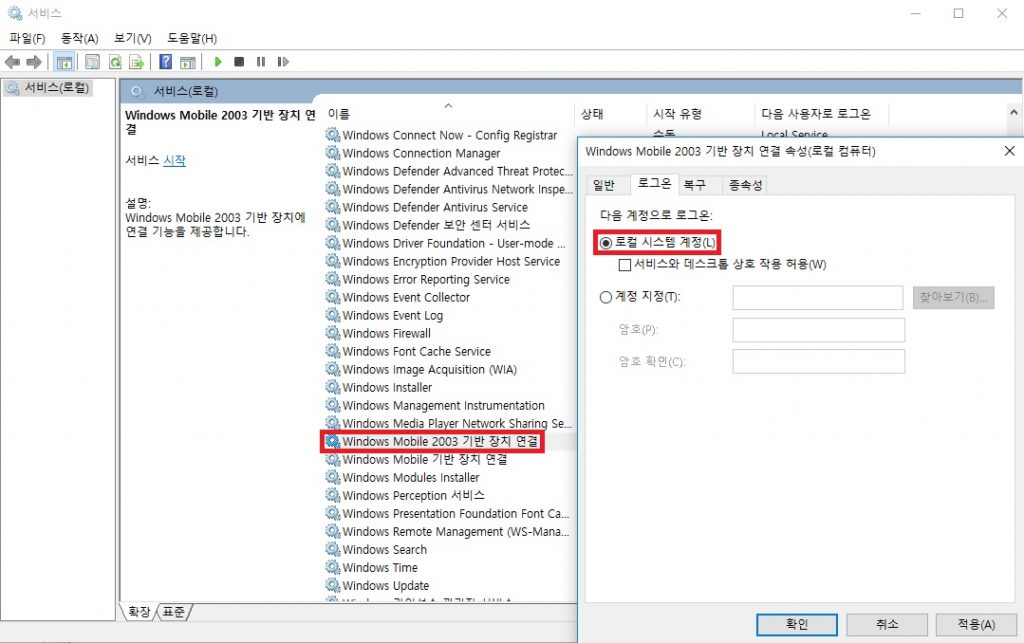

    2. [서비스] 창이 나타나면 “Windows Mobile 2003 기반 장치 연결” 항목을 찾아 더블 클릭합니다.

    3. [Windows Mobile 2003 기반 장치 연결 속성] 창이 나타나면  <로그온> Tab에서 ‘다음 계정으로 로그온:’ 항목의 설정 값으로 ‘로컬 시스템 계정’을 선택합니다.

    4. ‘확인’ 버튼을 누르고 PC를 재부팅합니다.

    5. 부팅이 완료되면 Windows Mobile Device Center가 정상적으로 동작합니다.





    • 이와 관련하여 Windows Update 오류 (0x80070422) 발생 시 아래와 같이 조치하시기 바랍니다.

    1.  [서비스] 창에서 “Windows Update” 항목을 찾아 더블 클릭합니다.

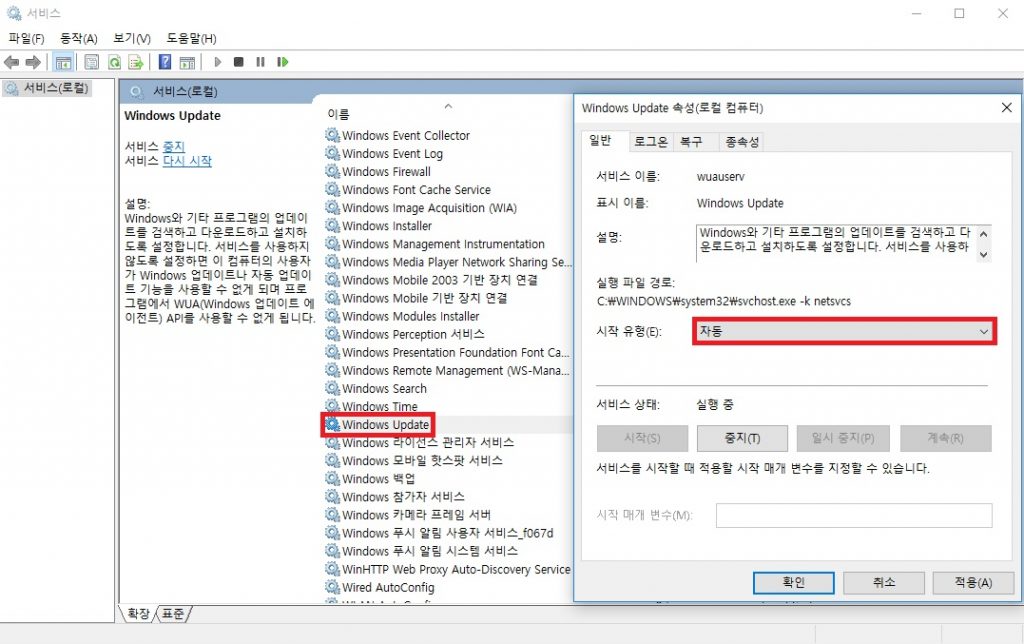

    2. [Windows Update 속성]창이 나타나면  [일반] 탭에서 ‘시작 유형’ 항목의 설정값으로 ‘자동’을 선택합니다.

    3. 추가적으로 아래 서비스들의 속성을  ‘서비스 유형 : 사용 안 함’, ‘서비스 상태 : 중지됨’ 으로 수정합니다.

    – Windows Updates

    – Backgroud Intelligent Transfer

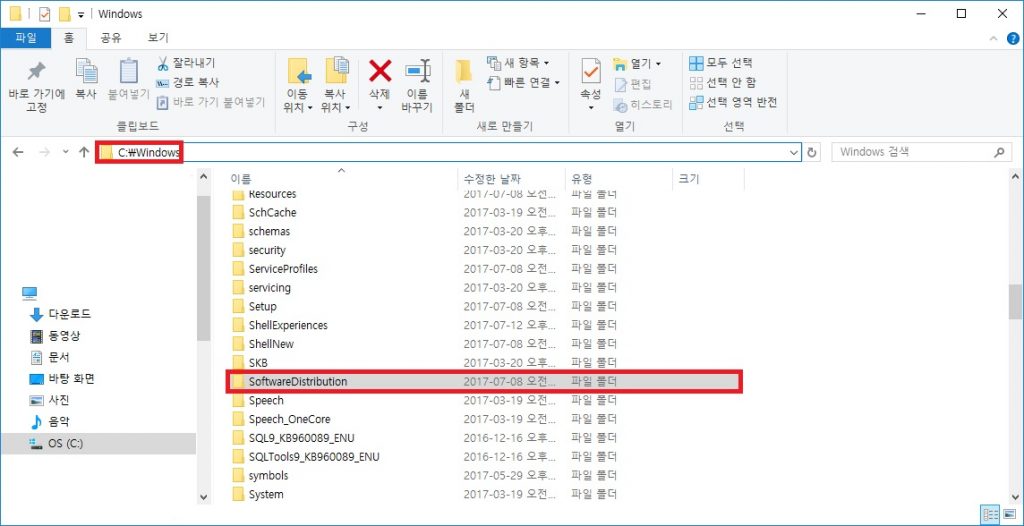

    4. 탐색기를 실행하여 OS가 설치된 드라이브 내 ‘Windows’ 폴더의 하위 폴더인 ‘SoftwareDistribution’ 폴더의 이름을 수정합니다.  (예) SoftwareDistribution.back



    5. 다시 [서비스] 창에서 아래 서비스들의 속성을  ‘서비스 유형 : 자동’, ‘서비스 상태 : 시작됨’으로 변경합니다.

    – Windows Updates

    – Background Intelligent Transfer Service

    – Windows Modules Installer

    – Windows Event Log

    – Task Scheduler



    6. PC 재부팅을 실시합니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.



    #Windows10 #WindowsMobileDeviceCenter #WMDC #Xpanel #USB #프로젝트 #쓰기 #다운로드

  •

    안녕하세요.

    CIMON입니다.



    XPANEL 단말기의 Calibration(터치 좌표 보정)이 틀어져있어 XPANEL 설정창을 호출할 수 없을 정도로 사용에 문제가 있는 경우 아래 2가지 방법으로 Calibration을 실행하여 터치 좌표를 보정 할 수 있습니다.



    1. XPANEL 단말기에서 Calibration 실행하는 방법

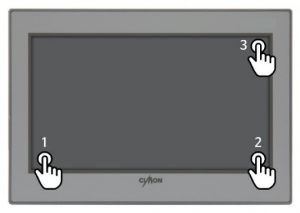

    (1) XPANEL 응용프로그램이 실행 중일 때, XPANEL 단말기 화면의 아무 지점을 30초간 터치하고 있으면 Calibration이 실행됩니다.

    (2) 이 방법을 바탕화면이 보이는 상태에서 시도할 경우, Calibration이 실행되지 않습니다.



    2. XpanelDesigner를 사용하여 Calibration 실행하는 방법

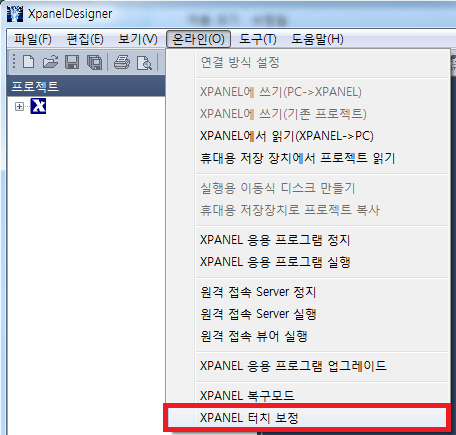

    (1) XpanelDesigner 실행 – [온라인] > [XPANEL 터치 보정] 항목을 선택합니다.

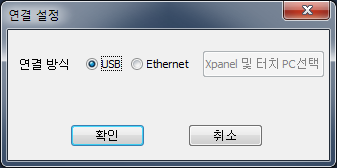

    (2) XPANEL 터치 보정 선택 시 아래와 같이 PC와 XPANEL 단말기의 연결 방식 선택 다이얼로그가 표시됩니다.

    1) PC와 XPANEL이 USB 케이블로 연결된 경우 “USB” 선택합니다. 이후 “확인”버튼을 클릭하면 XPANEL 단말기의 Calibration이 실행됩니다.

    2) PC와 XPANEL이 Ethernet으로 연결 된 경우 아래 순서와 같이 진행하시기 바랍니다.

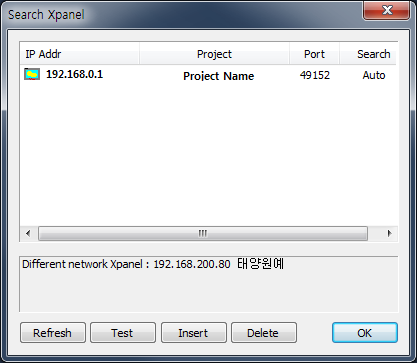

    A. “Ethernet”선택 후 “Xpanel 및 터치 선택” 버튼 클릭 시 아래와 같이 Ethernet상에 연결되어 있는 XPANEL 단말기 목록이 표시됩니다.

    B. XPANEL 단말기 목록에서 Calibration 실행을 원하는 XPANEL을 선택 후 “OK” 버튼을 클릭하면, XPANEL 단말기에서 Calibration이 실행됩니다.



    언제나 고객을  먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.



    #Calibration #화면보정 #보정

  • 안녕하세요, CIMON입니다.



    하단에 명기된 Xpanel 모델은 최신 Xpanel Designer가 지원되지 않는 장비입니다.

    •  최신 XpanelDesigner 미지원 단말기 목록
      – 4인치 – CM-XT04CB
      – 5인치 – CM-XT05MB, CM-XT05SA, CM-XT05SB
      – 6인치 – CM-XT06CB
      – 7인치 – CM-XT07CB
      – 10인치 – CM-XT10CC, CM-XT10CB
      – 12인치 – CM-XT12CB

    위 구형 Xpanel 장비에 최신 XpanelDesigner로 개발된 작화 프로젝트를 다운로드하려고 할 경우 다음과 같은 문구의 경고창이 발생하고 다운로드가 진행되지 않습니다.

    “지원되지 않는 플랫폼 장비가 연결되었습니다.
    응용프로그램 업데이트를 종료합니다.”

    사용중인 Xpanel 장비가 Xpanel Designer 2.40 이후버전을 지원하는 모델인지 확인 후 이용하시기 바랍니다.
    지원되지 않는 장비를 이용하여 개발을 할 경우 Xpanel Designer 2.35 이하의 버전을 사용하시기 바랍니다.
    Xpanel Designer 버전별 특이 사항은 XpanelDesigner 도움말의 Update History를 참고하시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요,

    CIMON입니다.

    Gettime()함수를 응용하면 일정 시간 후 자동으로 로그아웃하는 기능을 추가할 수 있습니다.

    다음은 함수를 이용한 설정 예시입니다.

    ※ 설정 방법

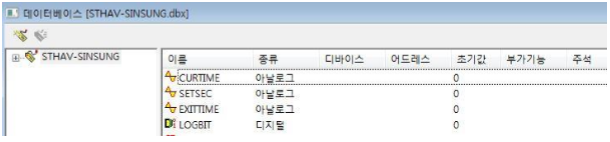

    1. 가상태그 4개를 생성합니다.

     – CURTIME : 현재시간값을 저장할 아날로그 태그입니다.

     – SETSEC : 로그인 후 자동로그아웃 되도록 설정할 시간(초) 아날로그 태그입니다.

     – EXITIME : 자동로그아웃 예상시간 아날로그 태그입니다.

     – LOGBIT : 로그인이 ON 되면  : 1/ 로그아웃되면 : 0 으로 변경될 디지털 태그입니다.



    2. 다음과 같이 화면을 구성합니다.

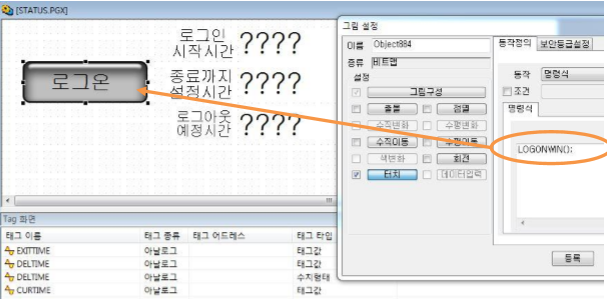

         – LOGONWIN(); 명령식을 사용하면 XPANEL 실행 중 사용자 로그인 창을 열 수 있습니다.

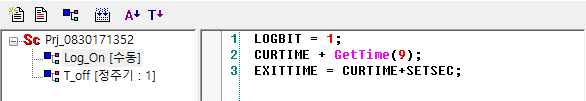

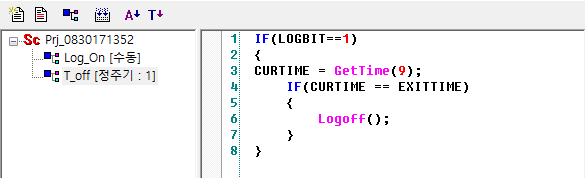

    3. 스크립트를 작성 합니다.

    – 스크립트 설명 (수동 : 로그인되면 동작되는 스크립트입니다.)

    (1) LOGBIT(로그인상태) 를 1로 변경 : 로그인 동작을 수행합니다.

    (2) CURTIME(현재시간)과 SETSEC(설정시간)값을 합하여 EXITTIME(로그아웃예상시간)의 값을 구합니다.

    – 스크립트 설명 (자동 : 1초마다 반복 실행하는 스크립트입니다.)

    (1) LOGBIT(로그인상태)가 1이 되면 오늘 날짜의 시간(초) 값을 CURTIME 태그에 대입합니다.

    (2) CURTIME(현재시간)과 EXITTIME(로그아웃시간)이 같으면 로그아웃합니다.

    4. 새 사용자를 만들고 로그인/로그오프 동작을 아래와 같이 설정합니다.

    5. 이후 XPANEL에 쓰기를 한 다음 사용자 로그인을 하면 설정된 시간이 경과되었을 때 사용자가 자동으로 로그아웃 됩니다.

     ※ 주의사항

           – 위의 자동 로그아웃 설정은 특정 시간이 경과되면 무조건 로그아웃이 되는 동작입니다.

              (Xpanel에서 제어 중에도 시간이 지나면 자동 로그아웃 동작)

    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

    #XPANEL #사용자 #보안 #사용자보안 #로그인 #로그아웃 #LOGIN #LOGOUT #자동로그아웃 #자동

  • 안녕하세요.

    CIMON 입니다.



    SIEMENS S7-1200 시리즈부터 SIEMENS 설정 프로그램이 TIA Portal로 변경되어

    기존  Simatic 설정 방법과 혼돈하는 경우가 많습니다.

    하단의 예제를 참고하여 설정하시기 바랍니다.



    [PLC 설정 예제]

    1. TIA Portal 프로그램 실행

    1) 새 프로젝트 생성
    프로그램 실행시 아래의 화면이 표시되됩니다.

    START – Create new project – Create  순으로 클릭합니다.

    2. 다음은 Device&Network 설정화면입니다.

    1) Add new device 를 작성합니다.
    연결하고자 하는 Controllers에서 S7-1200 PLC에 해당하는 PLC CPU 등록하여 구성합니다.

    2) 펌웨어 및 CPU 모델명을 확인 후 해당 모듈을 등록하시기 바랍니다.

    3) Create 등록시 아래의 화면이 표시 됩니다.



    3. PLC ip 설정 및 Rack 등록을 확인합니다.
    1) 등록된 PLC – Device Configuration 을 클릭합니다.

    [Properties] – [Project information] – Name,Author를 등록합니다. (Rack:0, Slot:1)



    2) [PROFINET interface] – [Ethernet address] – [IP protocol]에서  IP Address를 등록합니다.

    [Properties] – [Web server] 내의 [General_Protection] 에서 Full access(No protection)를 선택합니다.



    (* Hmi access로 접속하여도 관계없음)

    4) [General_Protection] – [Connection Mechanisms] 의

    Permit access with Put/Get communication from remote partner(PLC,HMI,OPC,..) 옵션을 선택합니다.

    * 3번 항목과 4번항목은 꼭 등록하여야 통신이 정상적으로 됩니다.



    4. Online 준비

    1) Project Tree 화면의 Online Access 카테고리로 이동합니다.



    2) Online access 카테고리에서 연결되는 네트웍 장비를 클릭합니다.



    3) 연결된 Lan카드를 우클릭 후 [Properties]를 클릭합니다.



    4) 연결된 장비간 ip 및 Subnet Mask 등을 확인합니다.



    5. Online 연결
    1) Project Tree 화면으로 이동 후 [PLC 디바이스 카테고리] – [Online & diagnostics] – [Online access] 화면에서

    Type of the PG/PC Interface PN/IE 를 선택합니다.



    2) PG/PC Interface에서 연결되는 LAN 카드를 선택합니다.



    3) 해당 LAN카드의 Configuration 내용을 확인합니다.



    4) 아래 화면의 PLC 이미지를 클릭한 다음 [Start Search]를 클릭합니다.



    5) Search 완료 후 아래의 화면과 같이 Go online 버튼이 활성화됩니다.



    Go Online 버튼을 누른 후 PLC와 정상적으로 연결이 완료되었습니다.



    6. DB 블록 등록
    1) [PLC CPU 디바이스 선택 화면] – [Program blocks] 카테고리에서 Add New blocks 를 선택합니다.



    2) 블록 이름 및 블록 번호를 지정하고 “OK” 버튼을 클릭합니다.



    블록 지정 후 다음과 같은 화면이 나타납니다.



    등록된 블록을 선택 후 [Properties]를 선택합니다.



    블록의 [General] – [Attributes] 항목에서 “Optimized block access”를 클릭합니다.
    클릭 전에는 블록에 대한 Offset 처리가 되지 않지만 설정 후에는 블록에 대한 Offset 처리가 가능합니다.

    블록 통신이 되지 않으면 “Optimized block access”를 해제해서 사용합니다



    블록 등록 후 “OK”버튼을 클릭합니다.



    블록 컴파일을 실시합니다.
    먼저 해당 DB를 클릭하고 DB에 사용하고자 하는 Data type을 등록합니다.



    등록된 블록에 대하여 Compile 을 실시합니다. 총 3가지의 옵션이 제공됩니다.
    – Software(only change)
    – Software(rebuild all blocks)
    – Software(reset memory reserve)



    그리고 Offset 모드를 등록하여 DB 영역을 등록할 수 있습니다.



    Load Preview 창에 진입하여 Stop Modules 옵션을  No action 으로 설정합니다.



    Text Libraries 옵션을 Consistent download 로 설정합니다. Load 버튼이 활성화 되면 해당 버튼을 눌러 Load를 실행합니다.



    Load 실시 후 PLC 로직 프로그램을 확인합니다.



    [XPANEL 설정 예제]
    XPANEL Designer 를 실행하여 [도구] – [I/O 디바이스]를 선택합니다.

    1. [새 디바이스] 버튼을 눌러 I/O 디바이스 종류를 설정합니다.



    2. I/O 디바이스 종류를 Ethernet 으로 선택한 후 통신 포트를 설정합니다.
    통신 포트(S7-1200의 경우 PG/FG 프로토콜 적용)-SIEMENS S7 Ethernet 을 선택하고 설정을 진행합니다.

    통신방식: TCP
    통신 Timeout : 10
    재시도 횟수: 3회

    3. 스테이션을 다음과 같이 설정합니다.

    네트워크 ID : 1번
    IP 어드레스: 172.30.30.200(PLC측 IP)
    소켓포트 번호: 102
    4. 데이터 베이스를 다음과 같이 설정합니다.



    5. 다음은 데이터 베이스 등록 시 유의하여야 할 사항입니다.
    PLC의 등록된 어드레스 방식과 상이하므로 하단의 내용을 반드시 참조하시기 바랍니다.
    DB 영역에서 DBW,DBD 구분은 데이터베이스 등록의 고급 설정 데이터 형태를 따릅니다.







    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.







    #SIEMENS S7#SIEMENS S7 Series Ethernet#SIEMENS S7 Series Loader#SIEMENS S7 Loade#SIEMENS S7 Ethernet#지맨스이더넷통신#지맨스이더넷통신설정#지맨스로더통신#S7이더넷통신#S7로더통신#지맨스S7#SIEMENS S7#SIEMENS S7메뉴얼#SIEMENS S7매뉴얼#지맨스S7메뉴얼#지맨스S7매뉴얼#XPANEL 통신메뉴얼#XPANEL 통신매뉴얼#엑스판넬통신메뉴얼#엑스판넬통신매뉴얼#지맨스S7-1200#지멘스S7-1200#SIEMENS S7-1200#S7-1200
  • 안녕하세요.

    CIMON 입니다.



    다국어기능을 이용하여 제품 운전 중에 표시되는 문자열을 미리 지정한 다른 언어로 변경할 수 있습니다.



    [사용예제]
    1. XpanelDesigner를 실행하여 데이터베이스로 진입합니다. 다국어 태그로 사용할 아날로그 태그를 생성합니다.
    2. [도구] -> [다국어설정] 으로 이동하여 다음 그림과 같이 설정합니다. 설정할 내용은 다국어태그로 사용할 태그, 사용할 이름 및 글꼴입니다.



    3. [도구] -> [문자열] 으로 이동합니다.

    문자열 화면의 아이콘 내용은 다음과 같습니다.

    4. 문자열 그룹추가 아이콘을 눌러 그룹을 추가합니다.

    1) 단일 칼럼 : 칼럼내용을 0번만 지정할 수 있습니다.

    (하나의 언어 사용시)

    2) 다중 칼럼 : 칼럼내용을 16개까지 설정 할 수 있습니다.

    (하나 이상의 언어 사용시)

    상기의 컬럼 번호는 그룹 번호를 의미합니다.



    5. 그룹번호를 선택하고 문자열 추가를 클릭하여 특정 값 또는 표시하고자하는 칼럼 내용을 설정합니다.

    같은 문자열에는 같은 의미의 단어를 언어별로 설정합니다.

    값 내용은 1번항목에서 설정한 다국어 태그의 값을 의미합니다.



    6. 3번항목에서 칼럼 속성 설정 버튼을 누른 후, 각각의 칼럼에 2번항목에서 설정한 언어의 이름 및 폰트를 적용합니다.



    7. [그림] -> [다국어 문자열] 항목을 선택하여 그룹 및 문자열값을 선택합니다.



    8. XPANEL실행하였을 시 문자열 태그값에 의하여 다국어 문자열 오브젝트의 표시언어를 설정 할 수 있습니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.



    #엑스판넬다국어 #엑스판넬다국어기능 #다국어설정방법 #엑스판넬다국어설정 #엑스판넬다국어설정방법 #Xpanel다국어 #Xpanel다국어기능 #다국어설정방법 #Xpanel다국어설정 #Xpanel다국어설정방법
