  • Windows11 OS를 사용하는중, 윈도우 최신 패치로 업데이트 하신 이후
    CICON에서 PLC 프로그램을 열수 없거나 비정상 동작으로 인해 사용이 어려운 경우가 있습니다.
    이는 Windows11 22H2 패치 이후 발생되는 증상으로 해당 패치로 인해 파일 암호화 처리에서 예외 발생이 원인으로 확인되고 있습니다.
    아래와 같은 증상이 있을 경우 다운로드 페이지에서 CICON V8.10 최신 버전을 다운로드 후 사용해 주십시오.
    CICON V8.10 버전이 업로드 되어 있지 않을 경우 기술 지원 1899-5001 로 연락 부탁드립니다.




    ——————Windows11 22H2란?——————

    Windows 11의 두 번째 메이저 버전이자, 최초의 메이저 업데이트이다.
    현지 시각 기준으로 2022년 9월 20일(한국 시각 21일)에 정식 출시를 했다.

  • Windwos11 PC에서 PLC USB Driver를 설치할 경우 에러가 발생하여 설치가 되지 않는 경우가 있습니다.(아래 그림 참조)

    Windows11에서는 Secure Boot(보안 부팅)이 설정된 경우 커널 모드 드라이버 설치에 제약이 발생합니다.
    아래 설명을 따라 Driver를 설치해 주십시오.

    1. 설치 오류 Driver를 제거.

    2. PC의 BIOS 모드에서 보안 부팅 기능을 Disable로 설정 변경. (PC 전원을 끄고 다시 켤 때 F2 키 또는 Del 키를 통해 진입 가능).

    3. V3 USB Driver 설치.

    * 보안 부팅이란?
    보안 부팅은 최신 통합 확장 가능 펌웨어 인터페이스 (UEFI) 2.3.1 사양 (정오표 C)의 한 기능입니다. 이 기능은 운영 체제와 펌웨어/BIOS 사이에서 완전히 새로운 인터페이스를 정의 합니다.

    보안 부팅이 활성화 및 완전히 구성 된 경우 컴퓨터의 공격을 방지 하 고 맬웨어에 감염 시킬 수 있습니다. 보안 부팅은 디지털 서명의 유효성을 확인 하 여 부팅 로더, 키 운영 체제 파일 및 허가 되지 않은 옵션 Rom으로 훼손을 탐지 합니다. 검색은 시스템을 공격 하거나 감염 하기 전에 실행할 수 없도록 차단 됩니다.

    CIMON에서는 보안 부팅이 Enable 된 PC에서도 정상적으로 설치 가능하도록 USB Driver를 윈도우 개발자 센터에 등록하는 절차를 진행하고 있습니다. 추후 홈페이지에 등록 완료된 USB Driver를 업데이트할 예정입니다.

  • CM1-UPnF, CM3-SPROA, CM3-SPROL, CM3-SPROE 와 같은 신형 CPU의 로더 프로토콜 접속 방법을 다음과 같이 안내드립니다.(USB 케이블 연결)

    CM1-UPnF, CM3-SPROA, CM3-SPROL, CM3-SPROE CPU는 USB 포트를 통해 USB 케이블로 연결시 PC에서는 Serial Port로 인식됩니다.
    CICON 접속 설정에서 “Serial” 선택 후 Port 에서 인식된 COMn Port 를 선택하신 후 온라인 접속해 주십시오. (그림 참조)


  • 안녕하세요.
    CIMON 입니다.

    Q. InternetExplorer와 같이 이전 페이지로 돌아갈 수 있는 기능이 있나요?

    A. 간단한 Script로 구현 가능합니다.

    1. 현재 페이지를 기억하기 위한 메모리 태그와, 전 페이지를 기억하기 위한 메모리 태그, 각 페이지 번호를 설정하기 위한 페이지 번호 태그를 등록합니다.

    2. 페이지를 만들고 해당 페이지가 열릴 때 동작정의에 페이지에 페이지 번호를 넣어줍니다.

    페이지 열기 시 동작정의에 페이지 번호를 넣고 하단에서 넣을 Script를 미리 넣어 줍니다.
    모든 페이지에 위와 같이 넣어 줍니다. PAGE 2에는 페이지 번호 2, PAGE 3에는 페이지 번호 3 등등 순차적으로 넣어 주시면 됩니다.

    3. Script를 작성합니다.

    위의 Script는 현재 페이지와 이전 페이지를 기억하기 위한 Script로 어떠한 페이지가 열리더라도 페이지 열림과 동시에 Script가 실행되어야 합니다.

    위의 Script는 이전 페이지로 돌아갈 때 사용하는 Script입니다.

    4. 페이지 이동 버튼을 만들고 Script를 실행할 버튼을 만듭니다.

    5. CimonX를 실행하고 현재 페이지 번호와 메모리 태그에 값이 들어가는지 확인합니다.

    초기화면은 PAGE 1로 설정되어 있기 때문에 CimonX 실행되면 PAGE 1이 열림과 동시에 페이지 번호 태그에 1, 현재 페이지 메모리 태그에 1이 들어 갑니다.

    PAGE 1에서 PAGE 4로 전환했고, 현재 페이지 번호에 4, 현재 메모리 태그에 4, 이전 페이지 메모리 태그에 1이 들어간 것을 확인할 수 있습니다.

    PAGE 4에서 PAGE 1로 뒤로 가기 버튼을 이용하여 전환하였습니다.

    위와 같이 간단한 Script로 이전 페이지 기능을 구현할 수 있습니다.

    추가 문의는 1899-5001으로 문의 바랍니다.

  • 안녕하세요.
    CIMON 입니다.

    Q. TREND History mode에서 임의로 시간을 설정하여 데이터를 볼 수 있나요?

    A. TrendSetTime(“Trend Object 이름”, “시간종류”, “시간 값”)함수를 응용하면 가능합니다.

    1. TREND에서 사용할 태그와 임의의 시간을 설정할 태그를 등록합니다.

    TREND에서 사용하는 태그는 반드시 데이터 수집을 추가해야 합니다.

    2. 그림 – 라이브러리 – 윈도우컨트롤 – 문자입력 창 혹은 ComboBox를 선택합니다.


    시작 시간과 종료 시간에 대한 태그를 년, 월, 일, 시, 분, 초에 맞게 넣어 줍니다.

    3. TREND Object를 등록하고 펜 설정에서 펜을 등록합니다.

    4. 시간 검색을 위한 Object와 History, Real mode로 변환할 Object를 등록합니다.

    아래에서 사용할 Script를 사전에 등록합니다.

    RealTime에서 History mode로 변환하기 위해 SetTrendMode 함수를 사용합니다.
    SetTrendMode에서 TREND 모드가 1인 경우에는 Historical TREND 모드로 설정되고,
    TREND 모드가 0인 경우에는 Real TREND 모드로 설정됩니다.

    출몰조건은 TREND 모드가 Real TREND 모드일 때 출몰 되도록 설정합니다.
    Real TREND인 경우에는 GetTrendMode의 값이 0을 출력하고,
    Historical TREND인 경우에는 GetTrendMode의 값이 1을 출력합니다.
    RealTime일 때 Object가 출몰 되야 하기 때문에 출몰조건을 Off로 설정합니다.

    HistoryTime Object는 RealTime Object 와 반대로 설정합니다.


    출몰조건이 성립할 때만 출몰 되도록 RealTime, HistoryTime Object를 겹쳐서 사용합니다.

    5. Script를 작성합니다.

    Script 하단에서 사용할 fVal은 년, 월, 일을 초 값으로 사용하기 때문에 Long 데이터로
    사전에 선언합니다.
    TrendSetTime 함수의 시간종류를 0으로 사용하기 위하여 sTime$를 YYYY/MM/DD HH:MM:SS 형태로 변경합니다..

    dTime$는 Datediff 함수에서 YYYY-MM-DD로 사용하기 위해 형식에 맞게 변경합니다.
    dTime2$ 또한 Datediff 함수에서 HH:MM:SS로 사용하기 위해 형식에 맞게 변경합니다.
    eTime$, eTime2$ 또한 dTime$, dTime2$와 동일한 형태로 변경합니다.

    Datediff 함수는 Datediff(interval, date1, date2) 형식으로 date2에서 date1을 뺀 값을
    Interval 값으로 반환해주는 함수입니다.
    Interval의 인수는 연도(yyyy), 분기(q), 월(m), 연중일(y), 일(d), 요일(w), 주(ww), 시(h),
    분(m), 초(s)의 구성 요소로 되어 있습니다.

    fVal은 종료 시간 YYYY-MM-DD에서 시작 시간 YYYY-MM-DD을 뺀 값을 초 값으로
    반환한 값입니다.
    sVal은 종료시간 HH-MM-SS에서 시작 시간 HH-MM-SS를 뺀 값을 초 값으로
    반환한 값입니다.
    fVal, sVal을 초 값으로 반환한 이유는 TrendSetTime 함수의 시간종류를 3번(“초단위”)으로 사용해야하기 때문입니다.
    fVal, sVal의 합을TrendSetTime “TREND”, 3, fVal + sVal에 넣어줍니다.
    sTime$은 TrendSetTime “TREND”, 0, sTime$에 넣어줍니다.

    CimonX를 실행한 화면입니다.
    시작 시간은 문자입력 창, ComboBox 중 아무거나 사용해도 무방합니다.

    RealTime 모드를 History 모드로 변경하고 시작 시간과 종료 시간을 입력합니다.
    시작 시간을 2020년12월9일10시30분10초로 설정하고
    종료 시간을 2020년12월9일10시45분50초로 설정합니다.
    입력이 끝나면 검색 버튼을 클릭합니다.

    시작 시간과 종료 시간이 TREND에 들어간 것을 확인할 수 있습니다.

    시작 시간과 종료 시간의 간격을 1년 이상 설정해도 무방합니다.
    TrendSetTime 함수를 응용하면 임의의 기간 동안의 데이터를 Trend에서 확인 가능합니다.

    추가 문의는 1899-5001으로 문의 바랍니다.

    다운로드
  • 안녕하세요.
    CIMON 입니다.

    Q. SCADA 화면에서 엑셀 시트를 띄울 수 있나요?

    A. SCADA 기능 중 “개체 삽입” 기능을 이용하면 가능합니다.

    1. SCADA 화면에서 띄울 엑셀 파일을 생성합니다.

    양식을 만들고 이번 FAQ에서는 시간 및 현재 값을 취득하여 최대, 최소, 평균 값을 구해보도록 하겠습니다.

    2. CimonD – 편집 – 개체 삽입에 들어가 엑셀 양식을 등록합니다.

    개체 삽입을 클릭하고 PGX 화면을 클릭하면 위와 같은 창이 나옵니다.
    위에서 Create from File으로 맞추고 Browse를 누르고 엑셀 양식을 등록합니다.
    마지막으로 Link를 꼭 체크해야 양식과 연동됩니다.

    화면에 있는 엑셀을 더블클릭하고 조건에 의한 동작을 체크합니다.

    정상적으로 등록이 되면CimonD 화면에 위와 같이 나오게 됩니다.

    3. 데이터베이스에 태그를 등록합니다.

    CELL_NO 태그는 엑셀의 셀 위치를 확인하기 위한 태그이며, EXCEL 태그는 엑셀 개체 삽입에
    등록한 양식의 변화를 SCADA 화면에서 보기 위한 동작 태그입니다.
    A1 ~ A5는 데이터를 취득할 아날로그 태그입니다. 트렌드에서 사용하기 위해 반드시 데이터수집을 설정해야 합니다. 시작_년부터 종료_초 태그까지는
    ”TREND History Mode에서 임의의 시간을 설정하여 데이터 보는 방법 FAQ”를 참고하시면
    됩니다.

    4. TREND를 등록하고 Script 실행 버튼, Real, History 버튼 Object를 등록합니다.


    Script 버튼은 RunScript 버튼이고, History Time Object는 마찬가지로
    ”TREND History Mode에서 임의의 시간을 설정하여 데이터 보는 방법 FAQ”를 참고하시면
    됩니다.

    CimonX 실행 화면입니다.

    5. Script를 작성합니다. TREND를 사용하지 않고 데이터만 보려면 아래의 Script만 사용하시면 됩니다.

    TREND와 같이 사용하려면 위의 Script 중간에 새로운 Script를 추가 작성합니다.
    추가 작성하는 Script는 마찬가지로,
    ”TREND History Mode에서 임의의 시간을 설정하여 데이터 보는 방법 FAQ”를 참고하시면
    됩니다.



    위의 Script는 SCADA에서 엑셀에 데이터를 넣고 저장하는 Script입니다.
    48번 줄은 셀이 32셀까지 도달하면 EXCEL 비트를 살려 개체 삽입에 넣은 엑셀 파일을
    동작 시키는 조건 문입니다.
    추가 Script는 TREND History Mode에서 임의의 시간을 설정하여 데이터를 확인하기 위하여
    시간 형식과 TREND 최대 감시 시간을 표현하기 위한 Script입니다.

    CimonX를 실행하고 Script를 실행합니다.

    Script를 실행하고 화면을 나눠서 올렸습니다. 위의 사진은 엑셀에 데이터를 넣고 저장한 파일을 SCADA 화면으로 불러온 화면입니다.

    위의 트렌드는 엑셀 양식에서 수집된 데이터를 가져와 History TREND에 뿌린 화면입니다.
    위와 같이 개체 삽입 기능을 이용하면 엑셀 양식을 SCADA 화면에서 구현 가능합니다.

    추가 문의는 1899-5001으로 문의 바랍니다.

  • 안녕하세요.
    CIMON 입니다.

    Q. SCADA에서 msec 단위로 트렌드 구현이 가능한가요?

    A. 고속 트렌드를 이용하면 가능합니다.

    1. SCADA 고속 트렌드 사용에 앞서 설정해야 할 사항이 있습니다.

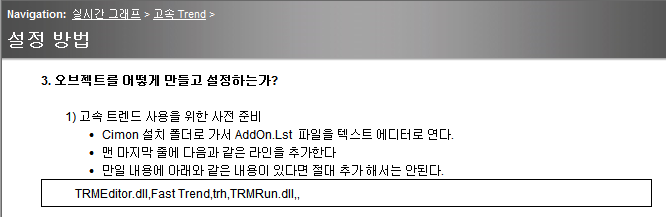

    SCADA 도움말에 ‘고속트렌드’를 검색하면 설정 방법이 나옵니다.

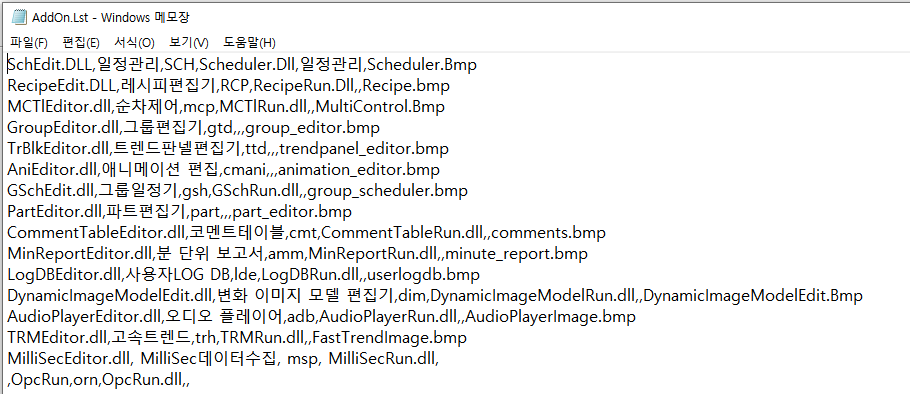

    반드시 SCADA 설치 경로에 있는 AddOn.Lst 파일을 열고 위의 텍스트를 추가해야 합니다.

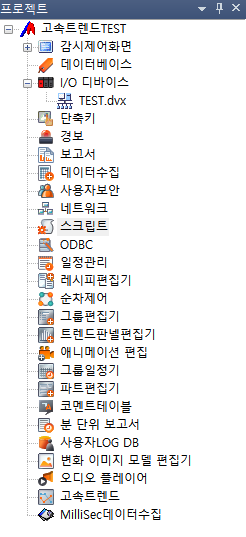

    텍스트를 추가하면 아래와 같이 고속 트렌드가 생성됩니다.

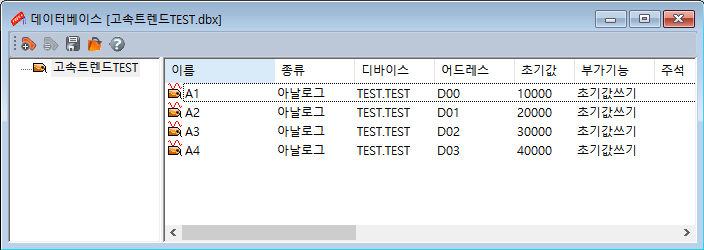

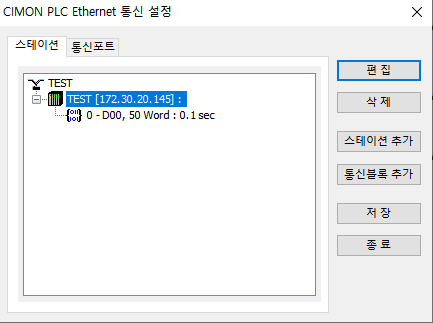

    2. I/O 디바이스에서 통신 설정을 하고 데이터베이스에서 태그를 등록합니다.


    초기 값 쓰기는 넣지 않아도 무방합니다.

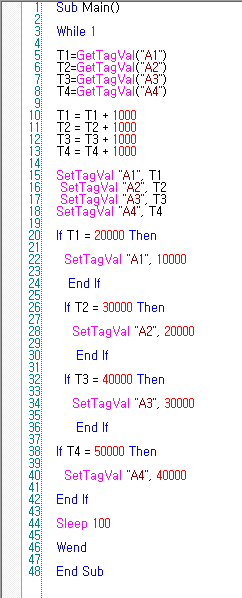

    3. 데이터 변화를 위해 간단하게 Script를 작성했습니다.

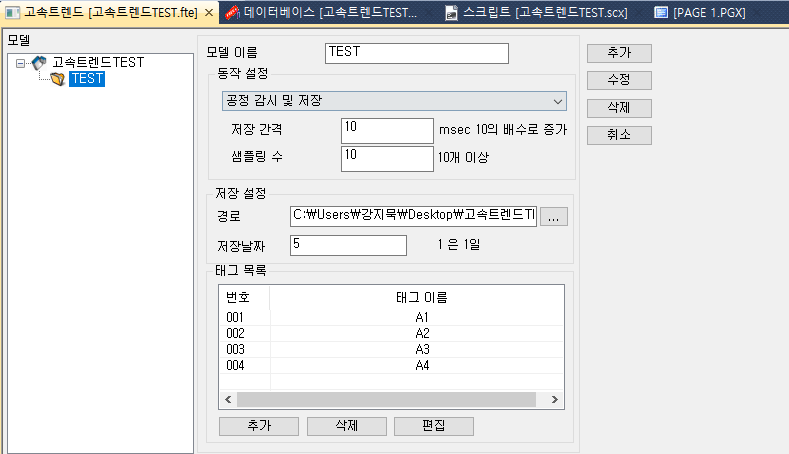

    4. 고속 트렌드 모델을 만들고 설정을 합니다.

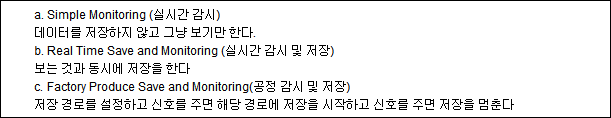

    고속 트렌드 동작 설정에는 3가지의 설정이 있습니다.

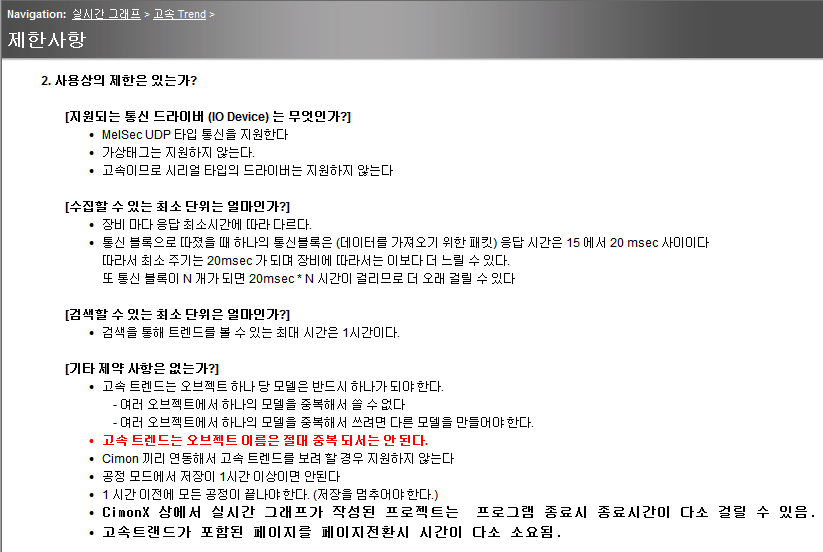

    고속 트렌드의 제한사항을 확인합니다.

    현재 SCADA에서 고속 트렌드를 지원하는 통신 드라이버는 MITSUIBISHI MELSEC,
    CIMON PLC, LS산전 XGTFEnet입니다.

    5. 화면에 트렌드를 띄웁니다.

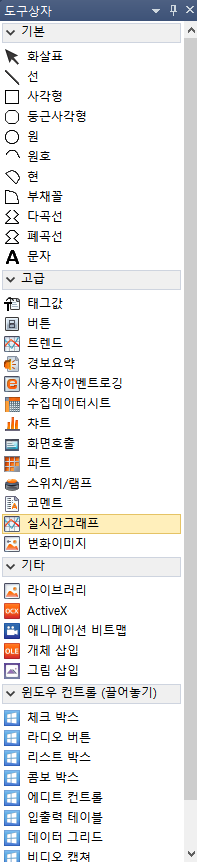

    CimonD 화면 오른쪽 도구 상자에서 실시간그래프를 선택합니다.

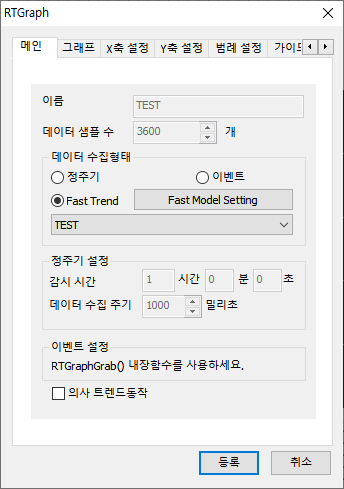

    6. 실시간그래프에서 고속 트렌드 설정을 합니다.

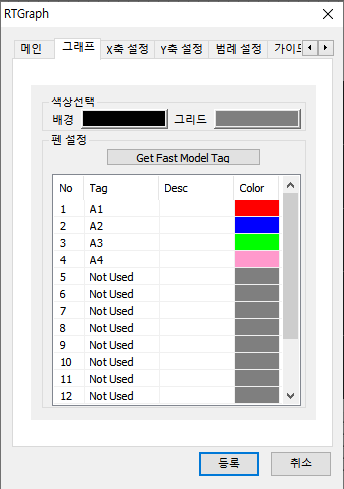

    Fast Trend를 선택하고 그래프 설정을 합니다.

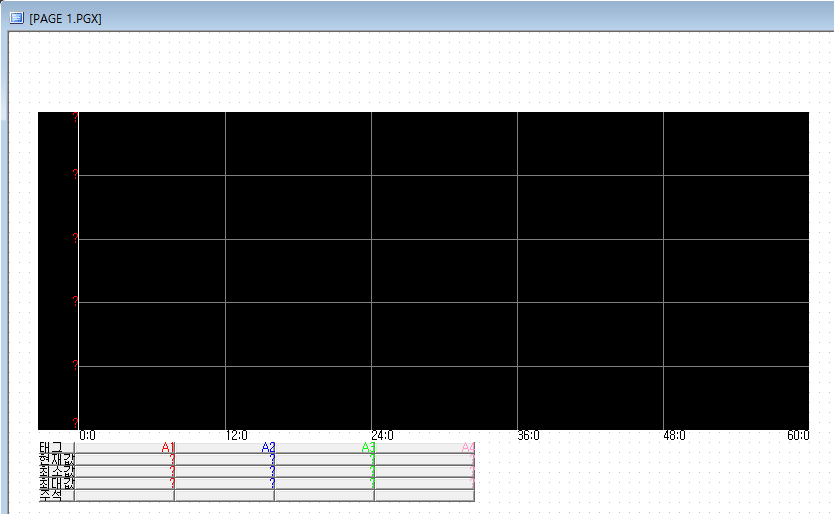

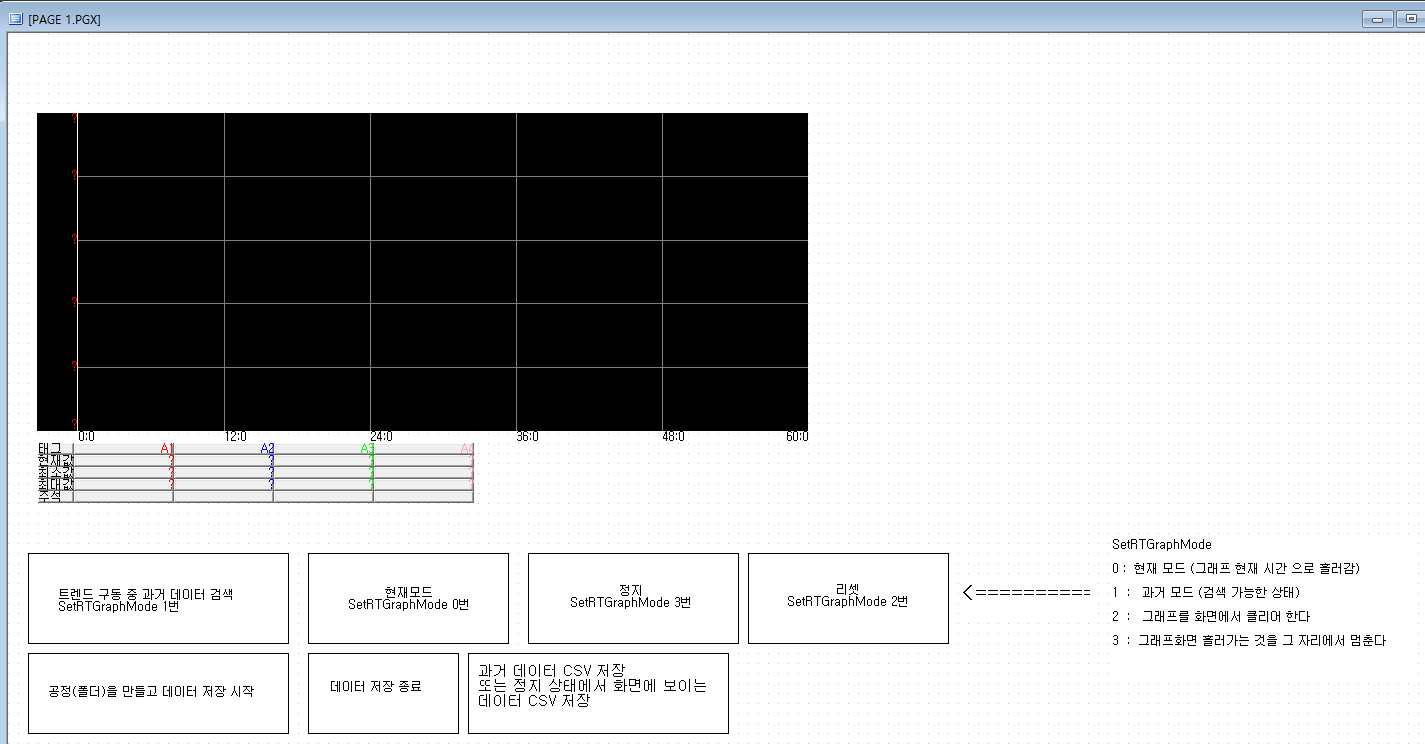

    등록을 하면 위와 같은 화면이 나옵니다.

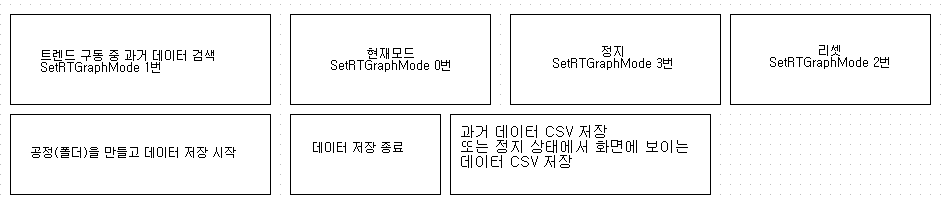

    트렌드 아래 7개의 버튼 중 위의 4개의 버튼은 SetRTGraphMode 함수의 버튼이고
    아래 3개의 버튼은 Script를 실행 하기위한 RunScript 버튼입니다.

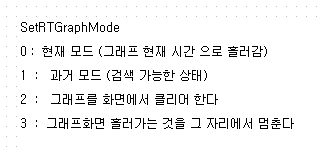

    SetRTGraphMode 함수에서 사용하는 인자 값입니다. 자세한 내용은 도움말을 참고하시기 바랍니다.

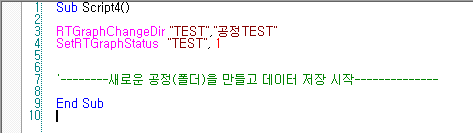

    아래 버튼 3개에 대한 Script를 작성합니다.

    데이터 저장 시작전에 반드시 RTGraphChangeDir 함수로 공정을 넣어 주셔야 합니다.

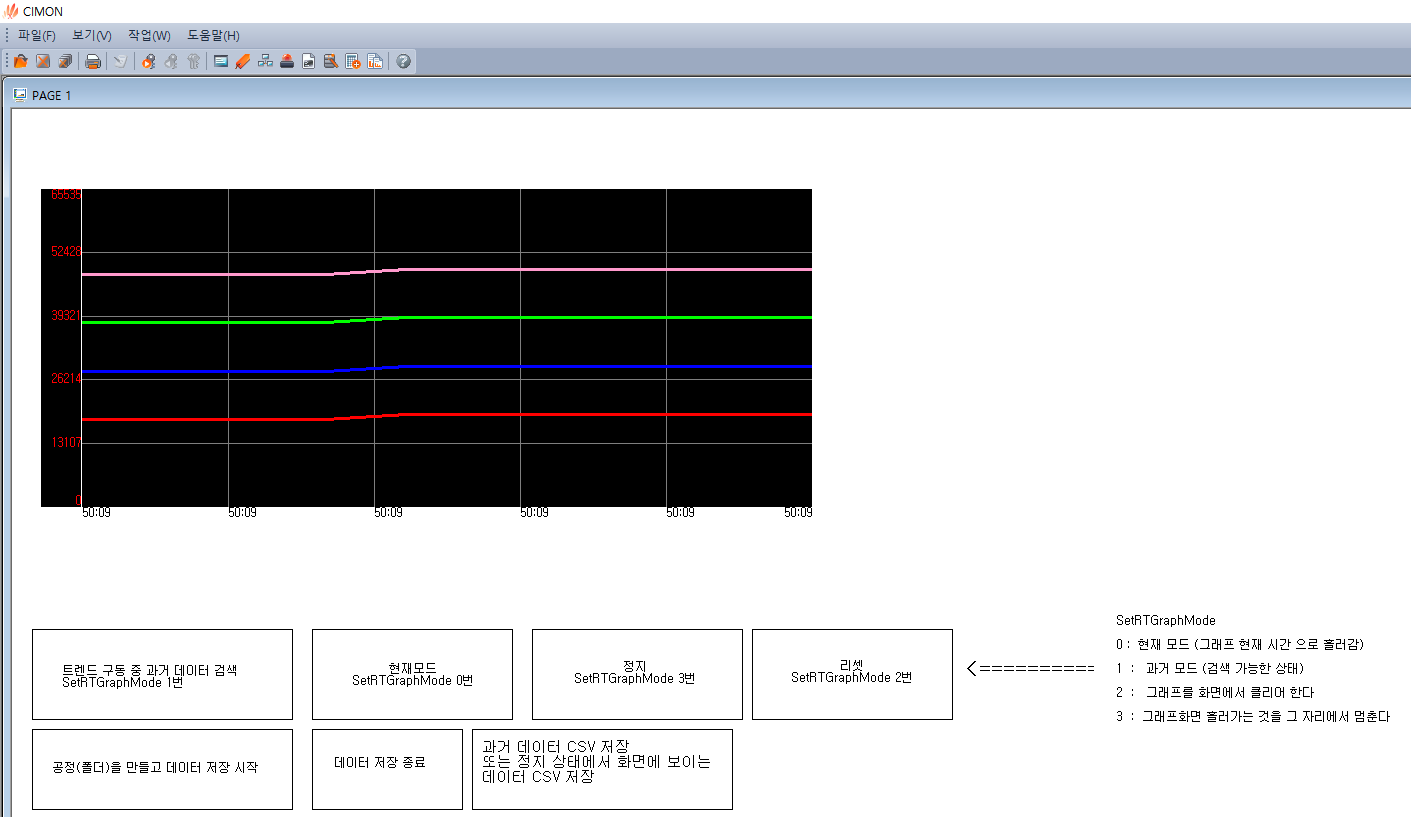

    7. CimonX를 실행하여 확인합니다.

    저장 간격이 10msec이므로 평상시에는 별 다른 변화가 없어 보입니다.
    지금부터 데이터 저장을 시작하고 일정 시간 후 종료하겠습니다.

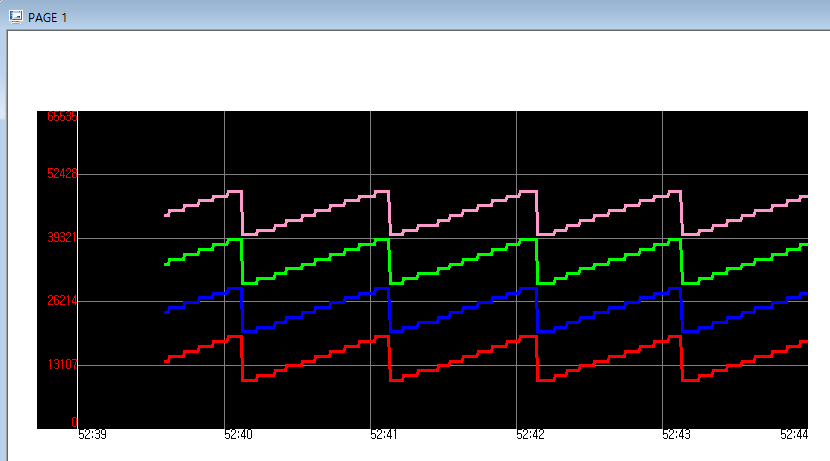

    데이터 저장 후 SetRTGraphMode 1번 버튼을 이용하여 저장되었는지 확인합니다.

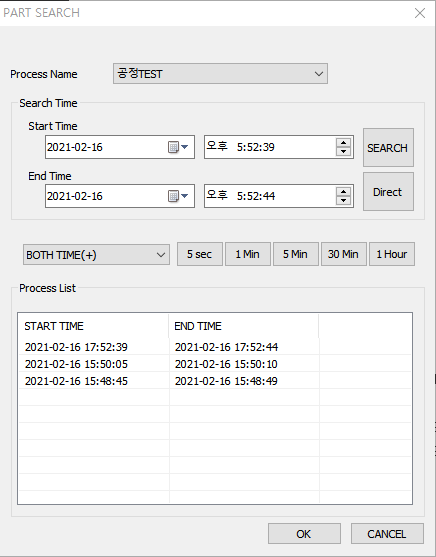

    SEARCH 버튼으로 데이터를 확인했고, 데이터를 선택합니다.

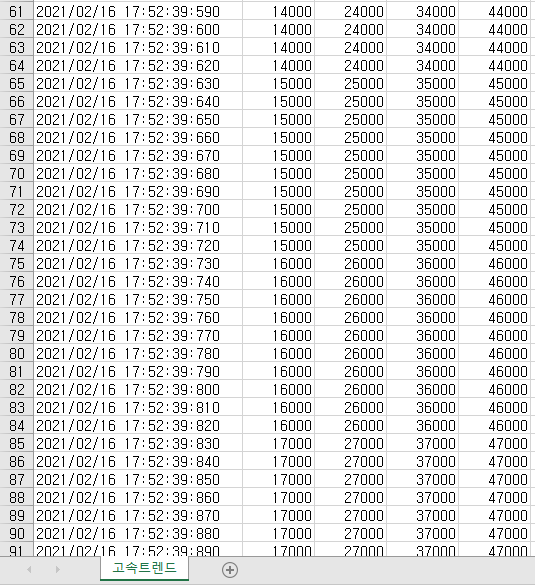

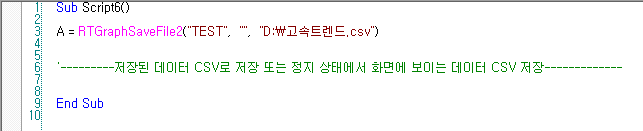

    위와 같은 그림이 그려지고 위의 데이터를 CSV로 저장합니다.


    데이터가 너무 많아 일부의 데이터만 추출하였습니다.
    데이터 저장 주기는 10msec입니다.

    위의 FAQ와 같이 고속 트렌드 기능을 이용하면 msec 단위로 트렌드를 표현하고
    데이터를 저장할 수 있습니다.

    추가 문의는 1899-5001으로 문의 바랍니다.

  • 안녕하세요.

    CIMON입니다.

    Touch에서 HDMI로 모니터를 확장하여 사용하게 되면, 확장 모니터의 해상도 설정에 의해 화면이 작아지는 현상이 있습니다.

    해당 현상의 조치 방법은 다음과 같습니다.

    해당 이미지의 메뉴얼은 첨부 파일에서 다운 받으실 수 있습니다.

    언제나 고객을  먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

    #멀티모니터  #해상도 #설정

  • 안녕하세요, CIMON입니다.



    사용중이던 Windows10 복원시, 정품인증을 다시 받아야 합니다.

    정품키는 적용되어 있으나, 실제 정품 인증은 MS사 정책에 따라 인터넷에 연결된 후 진행됩니다.

    그러므로 정품 인증을 위하여 제품을 인터넷에 연결하시기 바랍니다.

    인증은 별도의 절차 없이 인터넷 연결 후 일정 시간이 지나면 자동으로 완료됩니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.



    Ethernet 포트가 없는 Xpanel 모델에

    “USB to Ethernet LAN”, “USB to Wifi LAN”, “USB to Wireless LAN”을 사용할 수 있는지에 대한 여부를 안내드립니다.



    Ethernet 포트가 존재하지 않는 Xpanel 모델의 USB 포트를 이용하여

    “USB to Ethernet LAN”, “USB to Wifi LAN”, “USB to Wireless LAN” 연결을 시도하여도 Ethernet 연결은 불가능합니다.

    즉, 통신이 불가능합니다.

    Ethernet을 통한 통신을 원하시는 경우, Ethernet 포트를 지원하는 Xpanel 모델을 사용하시기 바랍니다.
