    PC 부팅 후 자동으로 CimonX를 실행하고자 할 때, 운영체제에 따라 두 가지 방법을 이용할 수 있습니다.

    Windows 8 미만의 운영체제에서는 [시작프로그램] 폴더 내부에 CimonX를 등록하는 방식을 지원하며,

    Windows 8 이상의 운영체제에서는 [작업스케줄러]에 CimonX를 등록하는 방식을 지원합니다.



    다음 적용방법을 참고하여 주시기 바랍니다.

    [적용 방법]

    (1) Windows 8 미만 운영체제 (Windows XP, Windows 7, Windows Server)

    1. CimonX를 실행합니다. [파일] – [프로젝트 열기]를 클릭하여 실행할 프로젝트를 선택합니다.

    2. 프로젝트 실행 후 CimonX를 종료합니다.

    3. CIMON-SCADA 설치폴더로 이동합니다. CimonX.exe 실행파일을 우클릭하여 바로가기 만들기를 선택합니다.



    4. CimonX.exe 바로가기를 복사하여 [윈도우 시작메뉴] -[프로그램]-[시작프로그램]에 붙여넣기 합니다.



    위와 같이 설정 하신 후 윈도우 재부팅을 하시면 윈도우 시작시에 자동으로 CimonX 프로젝트가 실행이 됩니다.



    (2) Windows 8 이상 운영체제 (Windows 8, Windows 8.1, Windows 10)

    1. CIMON-SCADA 설치경로에서 CimonX.exe 파일을 우클릭 후 바탕 화면에 바로가기를 생성합니다.

    2. 제어판을 실행한 후, [관리도구]-[작업 스케줄러]를 선택하여 실행합니다.

    3. 작업 스케줄러 우측 상단의 ‘기본 작업 만들기’를 클릭하여 마법사를 실행합니다.

    4. ‘기본 작업 만들기’ 화면에서 CimonX를 이름에 입력 후 다음 화면으로 넘어갑니다.

    5. ‘트리거’ 화면에서 ‘컴퓨터 시작시’ 항목을 선택 후 다음 화면으로 넘어갑니다.

    6. ‘작업’ 화면에서 ‘프로그램 시작’ 항목을 선택 후 다음 화면으로 넘어갑니다.

    7. ‘프로그램/스크립트’ 항목 우측의 ‘찾아보기’ 버튼을 눌러, CimonX 바로 가기 아이콘을 선택합니다.

    8. ‘마침’화면에서 설정을 확인한 뒤, ‘마침’ 버튼을 클릭하여 설정을 완료합니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • CIMON-SCADA 에서 멀티 프레임을 사용하기 위해선 DesignEi.dat파일에 멀티 프레임을 설정 해야 합니다.



    설정 방법은 아래와 같습니다.





     [적용방법]

    1. DesignEi.dat 파일 설정방법은 아래와 같습니다.

    프로젝트 경로 안에 메모장으로 작성을 하고 파일 이름을 designEi.dat 파일로 저장하면 됩니다.

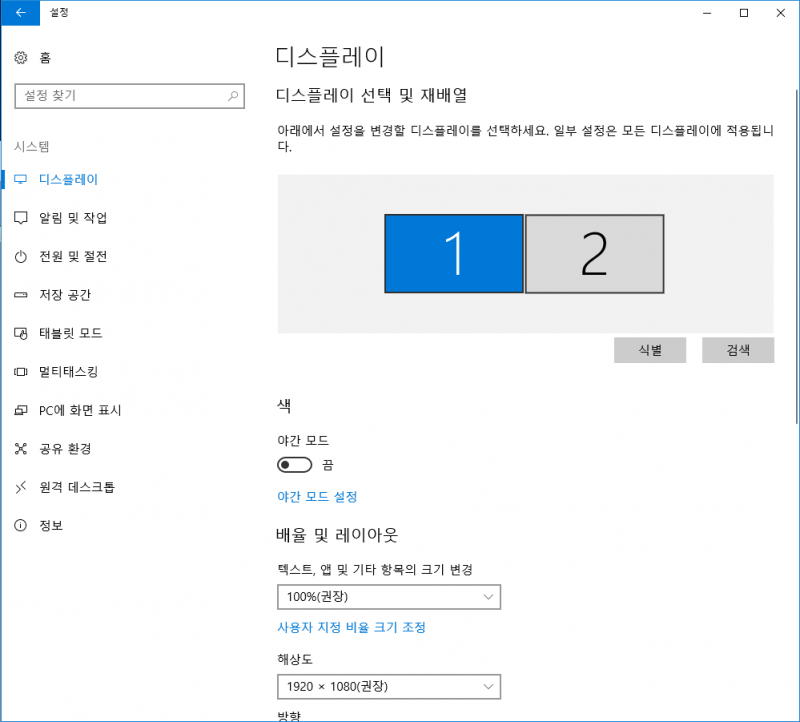

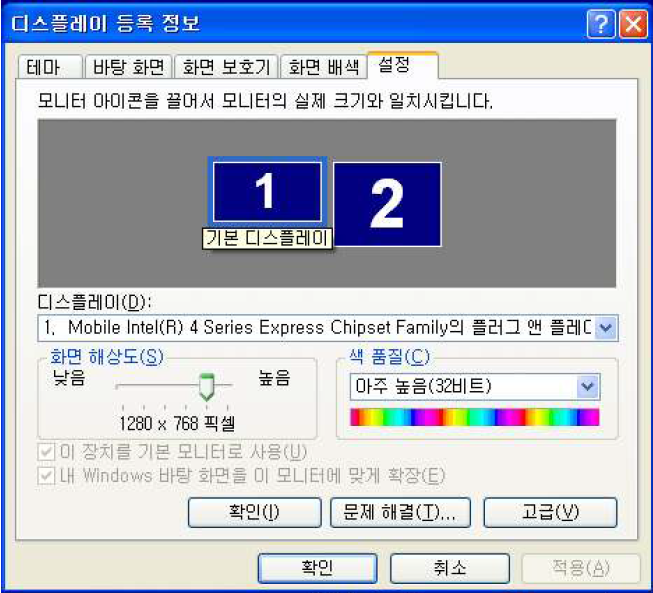

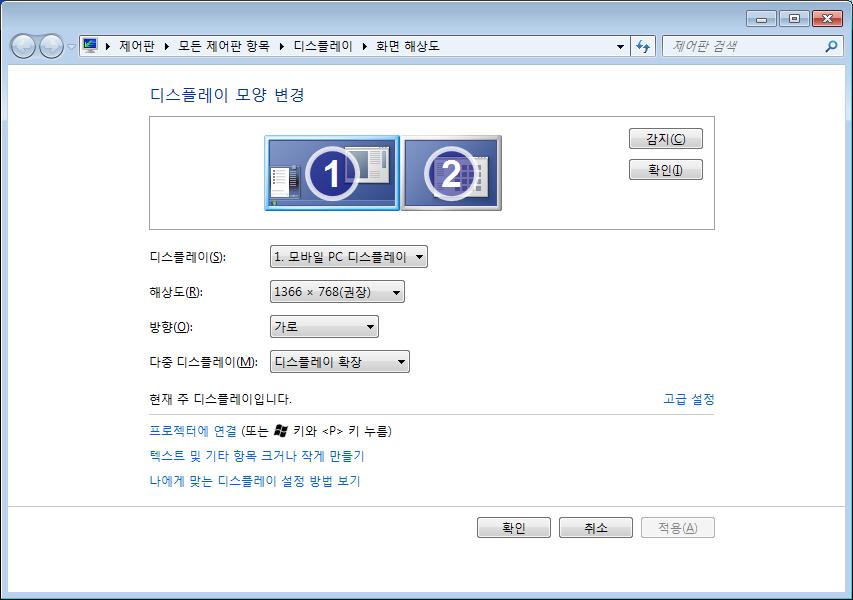

    멀티모니터 사용을 하고 CIMONX를 실행 하면 모니터0에는 초기화면 설정 페이지

    2. 모니터1에는 “page2” 모니터2에는 “page3” 화면을 보여 주는 설정 입니다.





    3. 터치 동작에서 페이지 열기 동작을 설정할 때 기존에는 페이지 이름만 입력했다면 멀티 프레임에서는 페이지 이름 뒤에 프레임을 직접 지정해야 합니다.

         – 모니터 2대 이상 사용시 그림 오브젝트 또는 OPENPAGE 함수 사용시에는 반드시 (페이지 이름/모니터 =모니터 위치) 작성하여야 합니다.

    예제) TEST 페이지를 1번 모니터의 표시할 경우

    OPENPAGE(“TEST/Multi=1”)

    <1번 프레임에 Page1.Pax 페이지 열기>

    <1번 프레임에 Page1.Pgx 페이지 닫기>







    내부 함수 및 스크립트에서 멀티 프레임 기능 사용하는 방법

    주의 하실 점은 스크립트에서 실행되는 함수는 활성화 된 프레임에 페이지 동작을 합니다.

    일반 명령식은 프레임 명시 없이 사용하면 현재 프레임에 실행이 되지만 스크립트는 별도로 동작하는 모듈이기 때문에 사용자가 조작하는 프레임을 활성화 프레임으로 인식하게 됩니다.

    위와 같은 상황일 경우 스크립트에서 프레임 명시 없이 페이지 함수를 사용하시면 잘못된 동작을 할 수 있습니다.

    따라서, 스크립트에서 페이지 함수 사용은 꼭 실행 될 프레임을 명시해 주시기 바랍니다.
