  • [CPU] PLC-S

    • CIMON PLCS – CM3 Series PLC-S 내장기능

      • PID 제어 기능
        • CIMON PLCS PLC-S는 별도의 PID 모듈 없이 PID 연산을 수행합니다.
      • 시계 기능
        • RTC 로부터 시간을 읽어와 F영역에 저장합니다.
      • 입출력 예약 기능
        • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비 부품의 대체 시 I/O의 변경 없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
      • RUN 중 프로그램 수정 기능
        • CIMON PLCS PLC-S는 UN 상태 동작 중에 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.

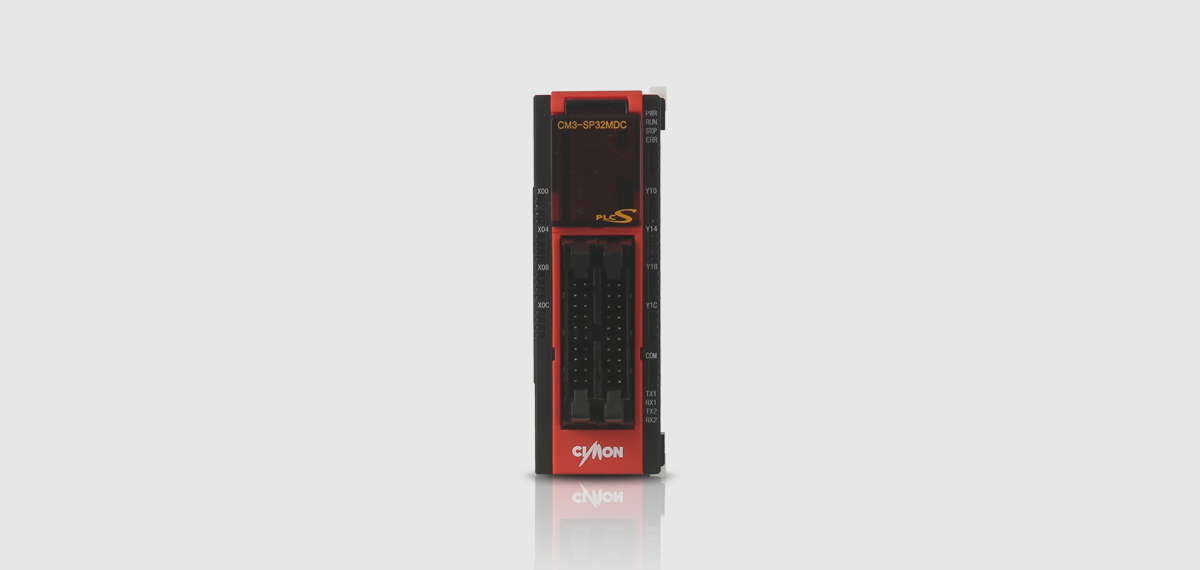

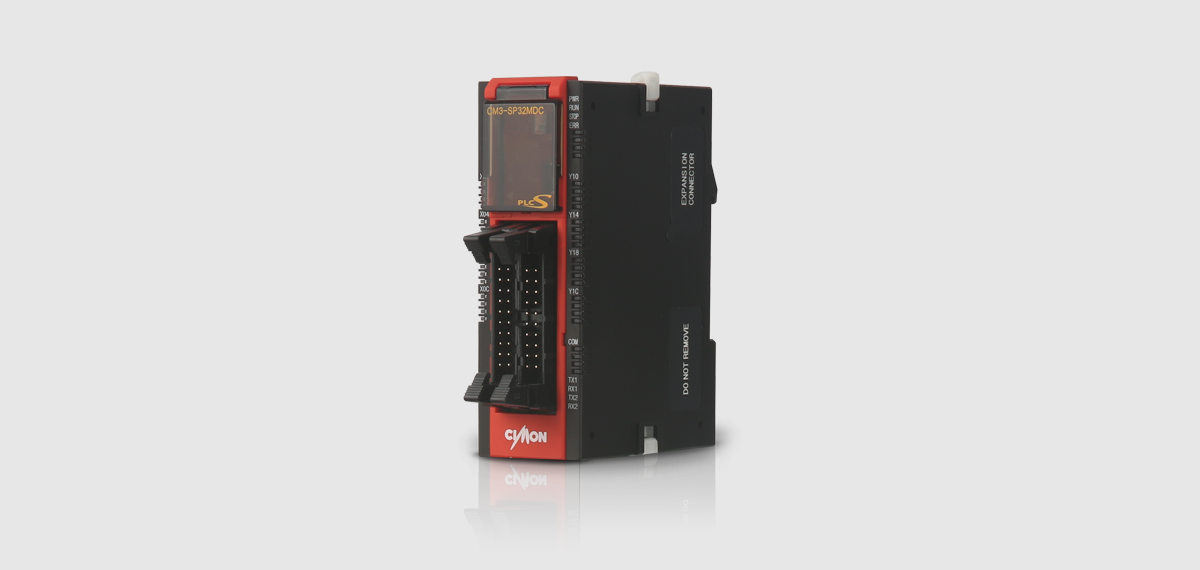

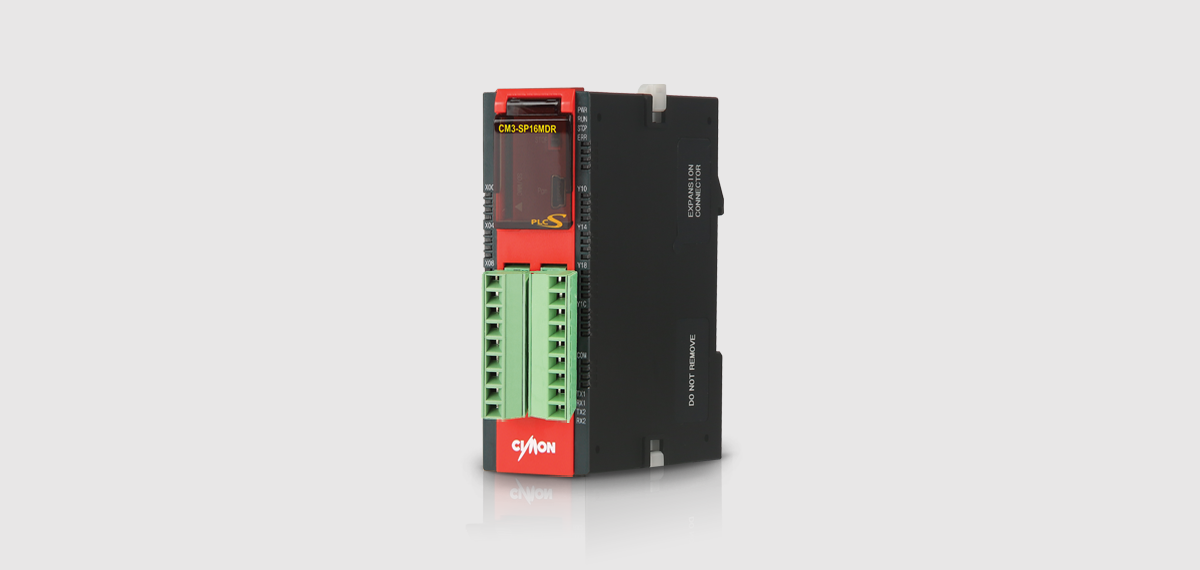

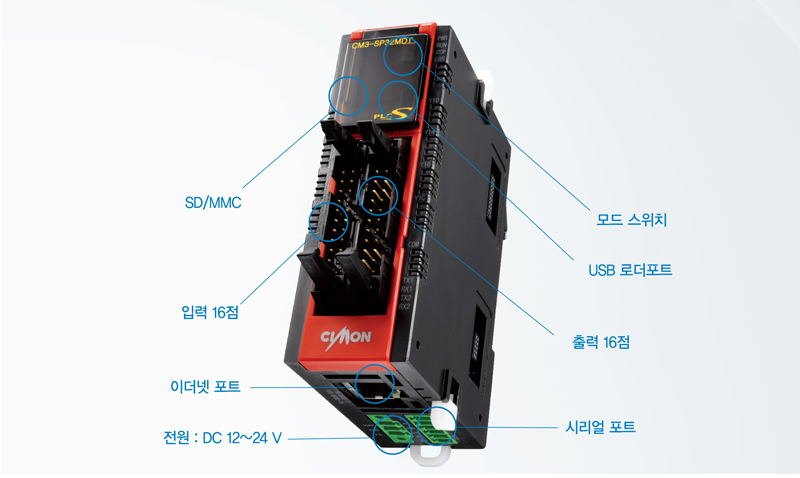

      CIMON PLCS – CM3 Series PLC-S 주요 특징

      • SD/MMC 메모리 카드 기능 내장
        • SD 메모리 Card 를 통해 시퀀스 프로그램 및 펌웨어를 업그레이드할 수 있습니다.
          (메모리 카드 장착 후 운전모드 스위치를 STOP에 위치, 전원 인가5초 이내에 운전모드 스위치를 RUN으로 변경, 20초간 펌웨어 업그레이드 진행 후에 RUN, STOP, ERR LED가 모두 점멸 동작 시에 업그레이드 완료.SD 메모리 카드 제거 및 전원 재인가)
      • 고속카운터 2CH 내장
        • 계수 속도 최대 16kpps (2상 2체배 사용 시 최대 4kpps)
        • 전압 입력 방식 : 포토커플러 절연
      • 100kpps 2축 펄스 출력 내장 (위치 결정 기능)
        • 펄스 + 방향 출력, 위치/속도/속도-위치/위치-속도 전환 제어
      • 최대 3개의 동시 통신 가능 (Ethernet, RS232, RS485)
        • CIMON HMI, MODBUS RTU/TCP, PLC Link, Protocol program (사용자 프로토콜)
          Loader protocol 지원 가능하며, 원격 접속 및 up/down load가 가능합니다.
      • 10k Step 의 풍부한 메모리 사용 가능
        • CIMON PLCS PLC-S의 사용자 프로그램은 최대 10k Step까지 사용 가능합니다.
      • 정전 유지 기능
        • 내장 메모리로 플래시를 사용하기 때문에 별도의 메모리 카드가 필요 없고 정전 유지를 위한 배터리 유지보수가 불필요합니다.
  • 뒤로
    앞으로
    play pause
  • CIMON PLCS - CM3 Series CPU 성능 규격
    • 기본사양
      항 목 규 격 비고
      전 원 DC12V~24V –
      프로그램 제어방식 반복 연산, Time Driven interrupt –
      입출력 제어방식 Indirect 방식, 명령어에 의한 Direct 방식 –
      프로그램 언어 IL(Instruction List), LD(Ladder Diagram),
      SFC(Sequential Function Chart), FB(Function Block)      		 –
      데이터 처리 방식 32 Bit –
      명 령 시퀀스 명령 55 Instruction –
      응용 명령 389 Instruction –
      연산 처리 속도 (기본 명령) 300 ns/Step –
      프로그램 메모리 용량 10k Step –
      최대 입출력 정수/최대 확장 1024 pts –
      운전모드 Remote Run, Remote Stop –
      정전시 데이터 보존 K 영역 및 보존(Latch)으로 설정된 데이터 –
      프로그램 블록 수 128개 –
      프로그램 종류 스캔 표준 스캔프로그램 외 4종(서브루틴, 초기화(COLD/HOT), 정주기) –
      정주기 스캔프로그램 형태로 최대 16개까지 등록가능 (최소주기: 10ms) –
      특수 PID제어 특수프로그램 외 5종
      (고속카운터, 위치결정, IO 입력모듈 필터 설정, 특수 카드 초기화)      		 –
      통신 사용자 프로토콜(Serial) 통신프로그램 외 7종
      (MODBUS/RTU Master, MODBUS/TCP Master, 사용자 프로토콜(Ethernet), Ethernet 고속링크(PLC Link), 보안, Web Server 설정)      		 –
      기타 SFC 프로그램 FBD (Function Block Diagram) –
      자기진단 기능 연산지연감시, 메모리 이상, 입출력 이상, 배터리 이상, 전원 이상 –
      초기화(Restart 기능) COLD, HOT Restart –
      최대 확장 1 CPU 블록 + 최대 11확장 블록 –
      Memory Device X 1024 pts (X0000-X063F) Bit
      Y 1024 pts (Y0000-Y063F) Bit
      M 8192 pts (M0000-M511F) Bit
      L 4096 pts (L0000-L255F) Bit
      K 4096 pts (K0000-K255F) Bit
      F 2048 pts (F0000-F127F) Bit
      T 512 pts (T0000-T0511) Word
      C 512 pts (C0000-C0511) Word
      S 100 states x 100 set (00.00-99.99) –
      D 10000 words (D0000-D9999) Word
      Z 1,024 words(Call Stack: Z0000-Z0063, Z1000-Z1063) Word
      Q 8192 pts (Q0000-Q511F) Bit
      R 16 pts (Index) –
      고속 카운터 계수 최대 속도 : 16kpps (2상 2체배사용 시 최대4kpps) –
      위치 결정 X축 : 위치/속도제어 100kpps
      Y축 : 위치제어5kpps, 속도제어 100kpps      		 –
      PID 32 Channels, Auto-Tuning –
      RTC 내장 배터리 동작 (CR2032 규격) –
      통신 채널 [기본] USB : 1채널 (CICON Loader 전용통신) / RS232C : 1채널(범용통신) –
      [옵션 (범용 통신)] RS485 : 1채널 / 이더넷 : 1채널(10/100Mbps 자동 검출) –
      기타 실수 연산, 런중 수정 기능 등 –
