  • 안녕하세요, CIMON입니다.



    CICON에서 스캔프로그램 작성 시, 직접 값을 입력하지 않고도 접점 디바이스 어드레스를 증가 및 감소시킬 수 있습니다.

    동일한 디바이스 내에서 연속적인 어드레스를 접점으로 사용하고자 할 때 활용할 수 있습니다.



    다음은 해당 기능 사용 방법입니다.

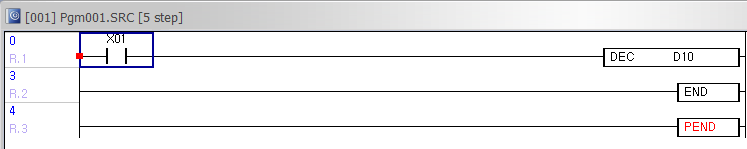

    1. 접접을 클릭합니다.

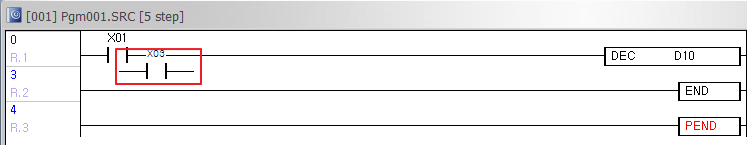

    2. Alt키를 누른 채로 해당 접점을 드래그합니다.

    그 상태에서 숫자 1 키를 누르면 접점의 어드레스가 감소하고, 숫자 2 키를 누르면 접점의 어드레스가 증가합니다.

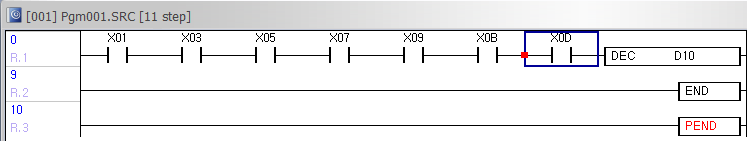

    3. 원하는 방향으로 드래그합니다. 다음 그림과 같이 설정한 어드레스 값과 동일한 간격으로 접점을 지정합니다.



    * CICON 우측 하단의 모드 표시가 ‘삽입’ 일 경우 좌에서 우, 우에서 좌, 상에서 하로 한방향으로만 사용 가능하며, 이 때 하단에서 상단으로는 기능을 사용할 수 없습니다. 기존 Column이나 Row를 밀어내고 입력합니다.

    *CICON 우측 하단의 모드 표시가 ‘겹침’ 일 경우 기존 입력한 접점 위에 겹쳐서 입력합니다.

    * ‘삽입’ 모드와 ‘겹침’ 모드를 변경하려면 ‘Insert’ 키를 누르시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.



    어드레스 값이 이상하게 출력되는 경우, 다음 사항을 확인하여 주시기 바랍니다.

    • 스캔 프로그램 내에서 어드레스를 중복으로 사용
    • 산술 명령 이용 시 사용한 어드레스에 중복 영역이 발생



    다음은 CICON에서 해당 증상을 확인 및 수정하는 방법입니다.



    [점검 사항 – 크로스 레퍼런스 활용]

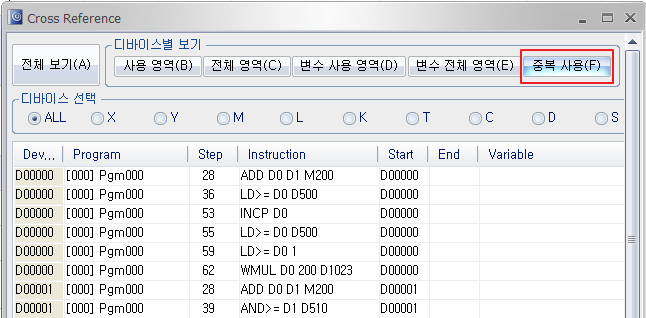

    1. CICON의 크로스 레퍼런스라는 기능을 활용하여 프로젝트 내에서 중복된 어드레스가 있는지 확인합니다.

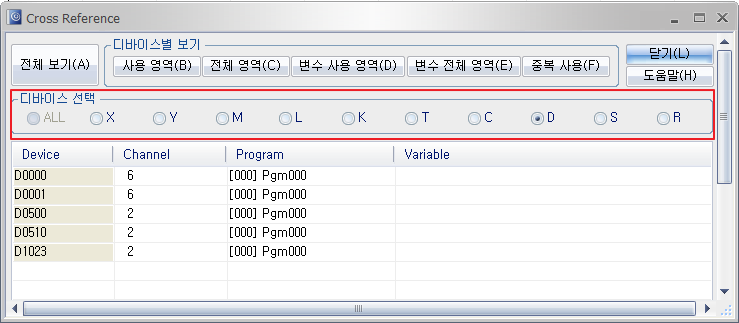

    (1) 메인메뉴에서 [도구] -> [Cross Reference] 메뉴를 선택합니다.

    (2)  ‘디바이스별 보기’ 영역에서 [중복 사용] 버튼을 클릭합니다.

    (3) 중복을 확인할 디바이스 영역을 선택합니다.

    디바이스 확인 후, 중복으로 인해 잘못된 값이 쓰이는 경우 다른 어드레스를 이용하시기 바랍니다.



    [점검 사항 – 명령어 오퍼랜드 확인]

    1. 산술 명령이나 기타 더블워드 연산 관련 명령어 사용 시, 어드레스가 중복 될 가능성이 있습니다.

    • 워드와 워드 연산 시 두개의 워드로 저장되는 경우

    (S1과 S2가 연산 시 -> D, D+1)

    = 16Bit Binary 사칙 연산 명령어 (DIV(P), MUL(P))

    = BCD 4자리 사칙 연산 명령어 (BMUL(P), BDIV(P)



    • 두 개의 워드와 두 개의 워드 연산 시 두 개의 워드로 저장되는 경우

    (S1, S1+1과 S2, S2+1가 연산 시 → D,D+1)

    = 실수 사칙 연산 (EADD(P),ESUB(P),EMUL(P),EDIV(P))

    = BCD 8자리 사칙연산 (DBADD(P), DBSUB(P), DBMUL(P), DBDIV(P))

    = 32Bit Binary 사칙 연산 (DADD(P), DSUB(P), DWDIV(P))



    • 두 개의 워드와 두 개의 워드 연산 시 네 개의 워드로 저장되는 경우

    (S1, S1+1과 S2, S2+1가 연산시 → D, D+1, D+2, D+3)

    = 32Bit Binary 사칙 연산 (DDIV(P), DMUL(P))



    (예제)

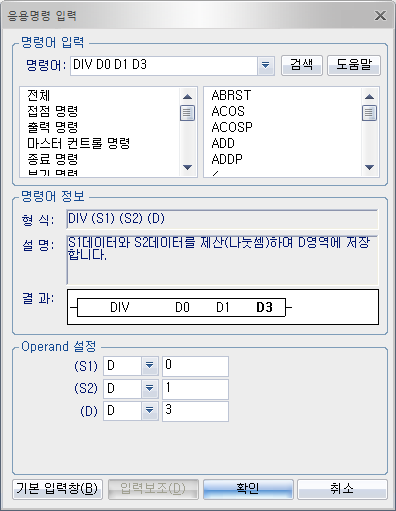

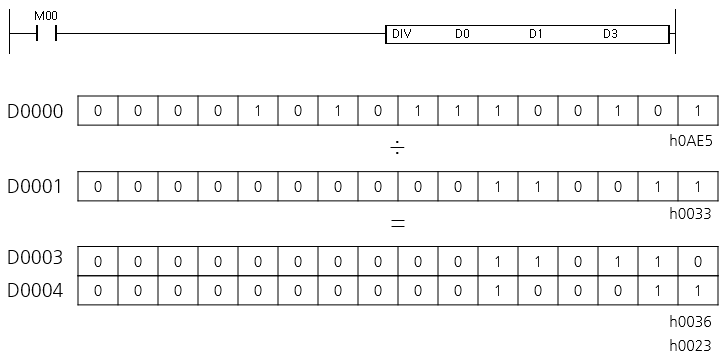

    1. DIV(P)

    • 내부 접점 신호 M00이 ON 하였을 때 D0000의 데이터와 D0001의 데이터를 나눗셈하여 D0003에 몫, D0004에 나머지를 저장하는 프로그램

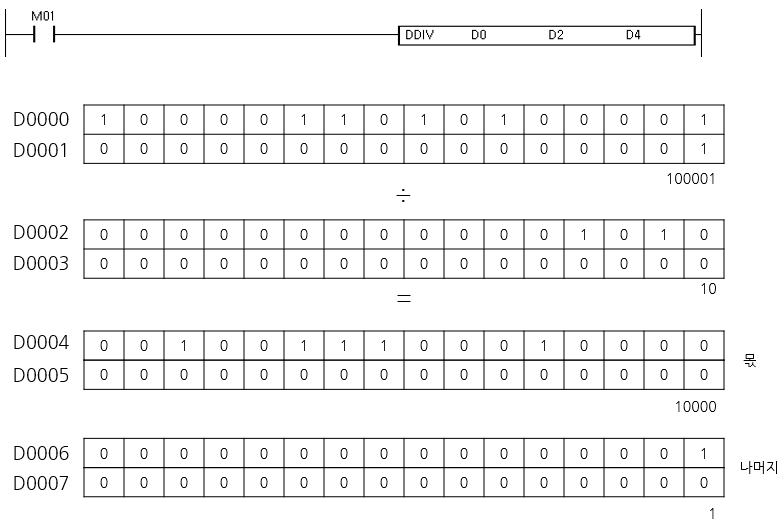

    2. DDIV(P)

    • 내부 접점 신호 접점 M01이 ON 하였을 때 D0000, D0001의 데이터와 D0002, D0003의 데이터를 나눗셈하여 D0004, D0005에 몫, D0006, D0007에 나머지를 저장하는 프로그램

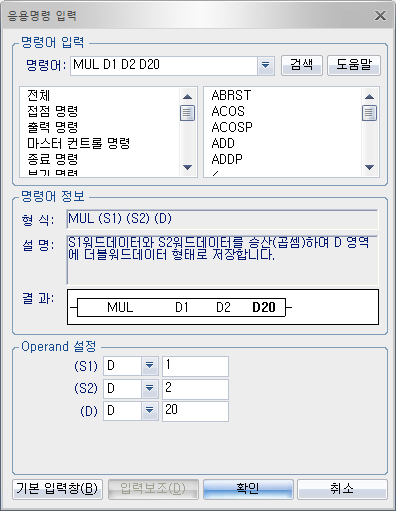

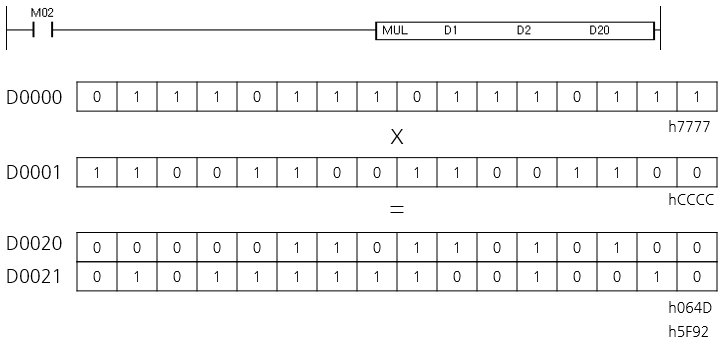

    3.  MUL(P)

    • 내부 접점 신호 M02이 ON 하였을 때 D0001의 데이터와 D0002의 데이터를 곱셈하여 D0020에 하위 워드 데이터, D0021에 상위 워드 데이터를 저장하는 프로그램

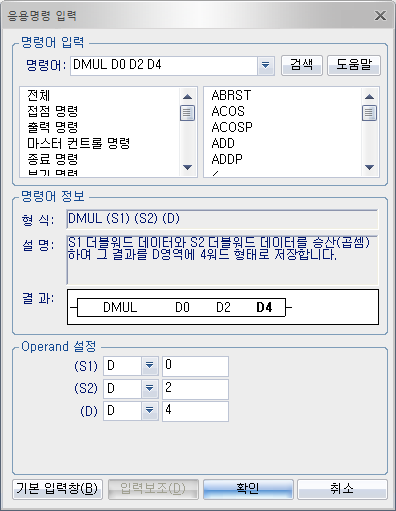

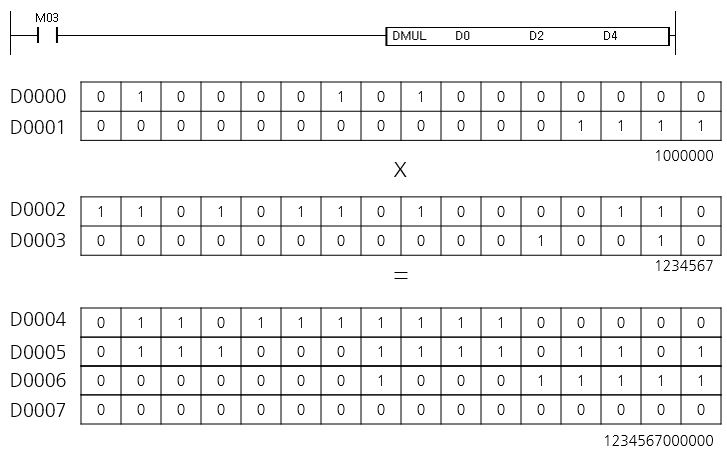

    4. DMUL(P)

    • 내부 접점 신호 접점 M03이 ON 하였을 때 D0000, D0001의 데이터와 D0002, D0003의 데이터를 곱셈하여 D0004, D0005, D0006, D0007에 결과 데이터를 저장하는 프로그램



    각 명령어의 자세한 내용은 CICON 도움말에서 확인하여 주시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.

    스캔프로그램에서 위치결정 모듈의 가감속 시간을 변경하려면

    FWRITE 명령어를 활용하여 주시기 바랍니다. 다음은 해당 명령어의 설명과 사용 예제입니다.

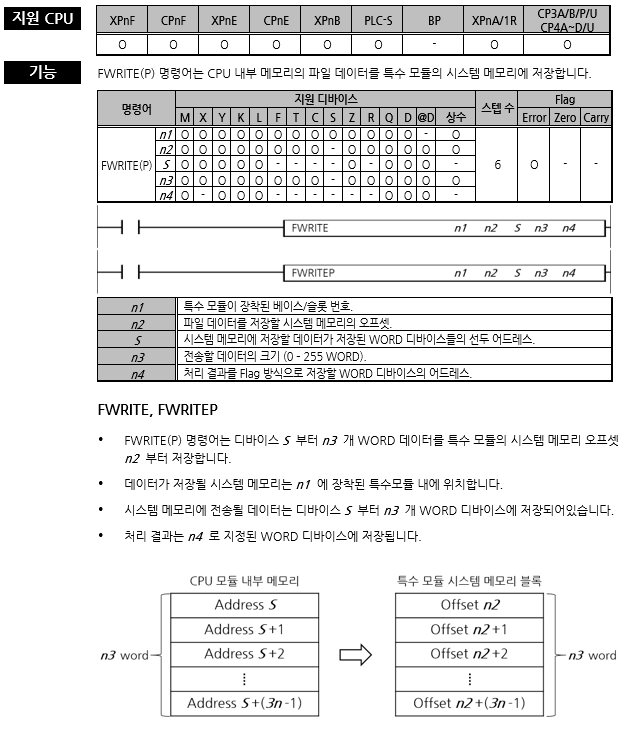

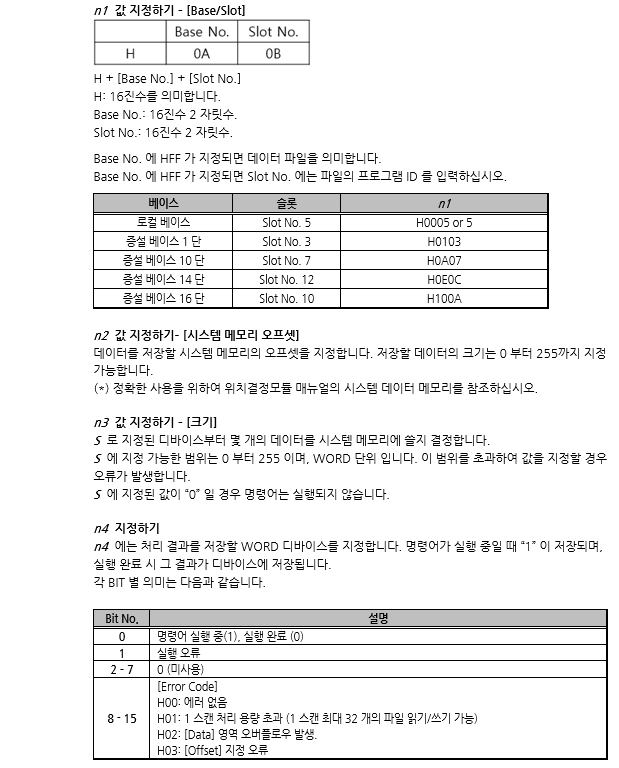

    [FWIRTE 명령어 설명 및 사용 예제]



    다음은 가감속 시간을 설정할 수 있는 시스템 데이터 메모리 (Setting Data Memory) 영역은 다음 그림과 같습니다.

    기타 영역은 CICON 도움말의 위치 결정 모듈 파라미터를 참조하시기 바랍니다.

    하단의 그림은 M00 비트가 ON 되면 슬롯0번에 장착된 모듈의 ‘가감속시간0’ 파라미터를 D0디바이스에 입력된 값으로 변경하는 프로그램입니다.

    해당 명령어는 설정 값을 Flash Memory에 저장을 하지 않습니다.

    때문에, PLC 전원이 OFF→ON 될 경우 해당 설정 값은 유지되지 않습니다.



    [주의 사항]

    시스템 데이터 메모리는 위치결정 모듈의 설정 데이터를 기록/보관 하는 영역으로, Sequence 프로그램에서 전용 명령어인 FREAD/FWRITE 명령을 사용하여 설정 값 읽기/쓰기를 할 수 있습니다.

    시스템 메모리 영역은 사용자의 요청에 따라 Flash Memory에 Backup이 가능합니다. 전원이 연속적으로 인가되는 동안에는 Flash Memory의 저장 회수가 20회로 제한 되는데, 이는 Flash Memory의 수명(기록 회수약 100만 회) 때문이며, 잘못된 Sequence 프로그램에 의해 Flash Memory의 연속적인 기록으로 수명을 단축시키는 현상을 방지하기 위해서 입니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.



    Windows 10에서 USB2.0 Mini B Type으로 접속을 할 수 없는 경우,

    CICON V6.10 혹은 이후 버전의 서명된 USB Driver를 설치하여 접속을 시도하시기 바랍니다.



    [설치 순서]

    Windows 10 으로 버전이 업그레이드 된 후, 서명이 안된 드라이버는 설치가 되지 않도록 변경 되었습니다.

    이 경우, CICON V6.10 의 서명된 USB Driver를 설치하여 접속 관련된 증상을 해소할 수 있습니다.

    다음은 Windows 10에서 CICON V6.00의 드라이버를 설치할 때 나타나는 현상을 해결하는 방법입니다.

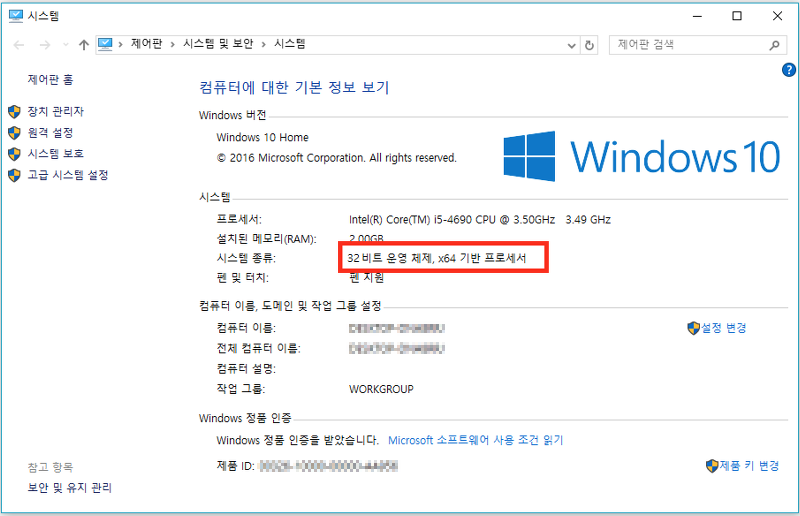

    1. [내 컴퓨터] 우클릭 – [속성]을 선택하여 Windows 10 (32Bit 운영체제) 를 확인합니다.

    드라이버 설치 시 해당 화면에서 확인한 운영체제에 해당하는 파일을 설치하여야 합니다.

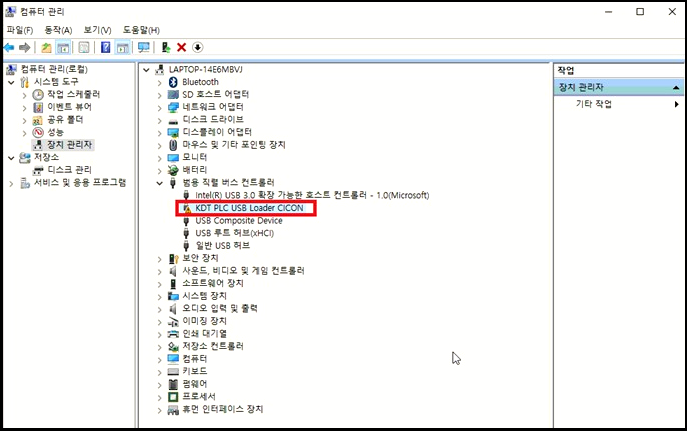

    2. 화면 좌측의 [장치관리자]를 클릭하여 다음 화면에 진입합니다. 드라이버 인식에 문제가 발생한 것을 확인할 수 있습니다.

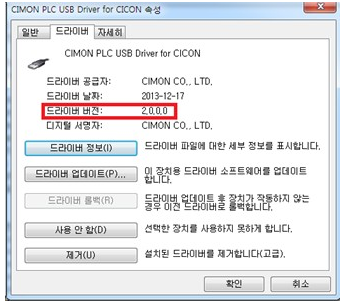

    3. 다음 화면에서 CICON V6.00 드라이버 버전 (2.0.0.0) 을 확인할 수 있습니다.

    Windows 10(32Bit)에서 2.0.0.0 버전의 USB 드라이버는 인식이 되지 않습니다.

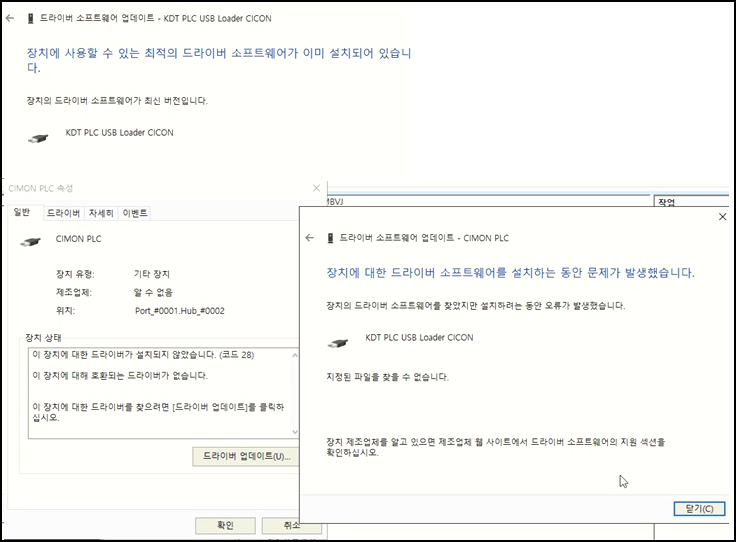

    4. 다음은 드라이버 재설치를 시도할 때 나타나는 화면입니다. (CICON Ver6.00)

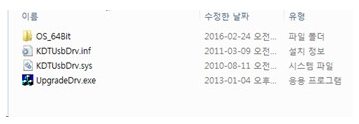

    5. 다음은 CICON V6.00 설치경로 내의 드라이버 파일입니다. (서명되지 않은 드라이버)

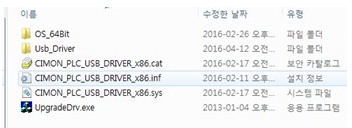

    다음은 CICON V6.10(2016.02.23) 설치경로 내의 드라이버 파일입니다. (서명된 드라이버)

    위 그림과 같이 CICON 설치 시, 드라이버 파일명이 다르게 설치되는 것을 확인 할 수 있습니다.

    Windows 10에서 CICON V6.10으로 설치를 진행할 수 없는 상황일 경우 V6.10의 드라이버 파일만 실행하여 설치하시기 바랍니다.

    (예: 프로젝트를 V6.00 에서만 작업해야 하는 경우)



    6. 장치관리자에서 다음 그림과 같이 드라이버 버전이 업데이트 되었는지 확인합니다.

    7. USB로 접속을 재시도 하여 성공적으로 연결 되는지 확인하시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.



  • 안녕하세요, CIMON입니다.



    AD 모듈에 서로 다른 입력센서를 각 채널에 연결하여 사용할 때, 계측이 되지 않는 경우가 발생합니다.

    입력전압과 전류 측정값이 정상이어도 ( 1~5V, 4~20mA) 해당 증상이 발생할 수 있습니다.



    이 경우에는 전압 레벨을 확인하여 주시기 바랍니다.

    여러 종류의 입력센서를 동시에 여러 채널에 사용하면 입력 센서에 전압 레벨 차이가 발생할 수 있습니다.

    전압 레벨에 차이가 발생하는 경우, 정상적인 계측이 불가능합니다.



    비절연형 AD 모듈을 사용하는 경우, 각 채널의 COM을 서로 연결하여 전체 채널의 전압 레벨을 맞춰 주시기 바랍니다.

    COM 처리가 불가능한 경우, 채널간 절연 처리가 되어있는 CM1-AD04W 모듈을 사용하시기 바랍니다.

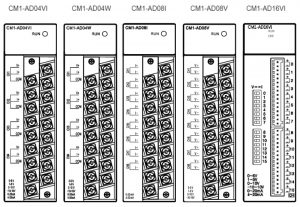

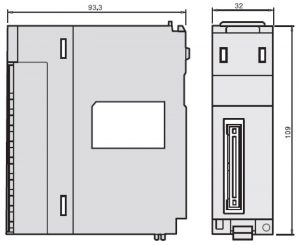

    다음은 현재 (2018년 9월 12일 기준) 제공중인 CIMON PLC CM1 Series A/D 변환 모듈의 외형 및 치수입니다.

    이용 시 참조하여 주시기 바랍니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.

    특수 카드 초기화 프로그램을 이용하면 모듈 교체 후 별도의 설정 없이 전원 재 투입만으로 교체 모듈의 설정이 이루어집니다.

    설정 방법은 아래와 같습니다.

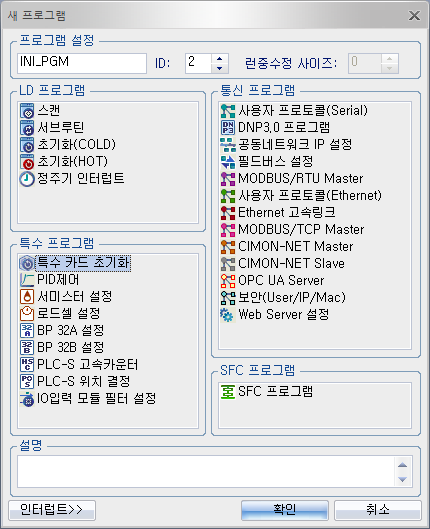

    1. 메인메뉴에서 [파일] -> [새프로그램] -> [특수 카드 초기화]를 선택합니다.

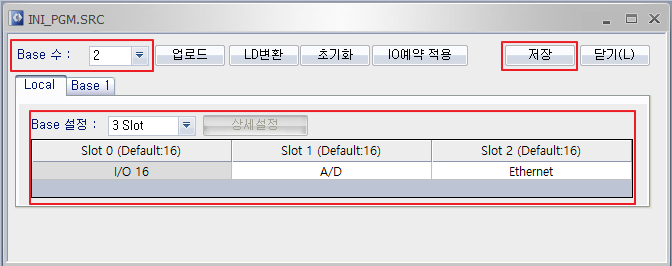

    2. 다음 그림과 같이 [Base 수]를 지정하고 각 베이스 별로 슬롯 수를 지정합니다. 이후 해당 슬롯에 장착된 모듈을 지정한 뒤 [저장] 버튼을 누릅니다.

    PLC에 사용중이던 설정이 있을 경우 [업로드] 버튼을 눌러 설정 값을 읽어올 수 있습니다.

    I/O 예약에 설정된 값이 있을 경우 [IO예약 적용] 버튼을 눌러 설정 값을 읽어올 수 있습니다.

    저장 후 프로그램 다운로드를 하면 초기화 설정이 완료 됩니다.



    ※참고사항

    본 프로그램을 이용하면 특수 카드 교체 후 PLC 모드를 STOP-RUN으로 변경하는 것 만으로도 기존 설정 값을 해당 카드에 쓰기가 가능합니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.

    다음은  CICON 6.20 설치후 USB 접속이 되지 않는 경우에 대한 해결 방법입니다.

    주로 해당 증상은 CPxU, XPxA, PLCS, USB 2.0 B/Mini Type 일 때 발생하며, 해당 해결 방법은 임시적인 방안임을 숙지하시기 바랍니다.



    1. [제어판] -> [장치관리자] 로 진입합니다.

    [기타장치] -> [CIMON PLC (느낌표)] 또는

    [범용직렬버스컨트롤러] -> [CIMON PLC USB Driver for CICON (느낌표)]

    와 같이 장치 옆에 느낌표 아이콘이 생겼을 경우, 드라이버 설치에 문제가 발생하였음을 의미합니다.



    2. [CIMON PLC] 를 우클릭하고 [속성]을 선택합니다.

    드라이버 버전이 4.0.0.0 인지 확인하시기 바랍니다.

    3. PLC를 연결하고자 하는 PC의 [내 컴퓨터]를 우클릭하여 [속성]을 선택합니다.



    4. 현재 사용중인 PC의 OS가 Windows 7 , 64BIT 임을 확인하고, 기존의 CIMON PLC 드라이버를 제거합니다.
    5. [CIMON PLC USB Driver for CICON]을 우클릭하여 [제거]를 선택합니다.




    6. USB 드라이버 재연결시 기타장치에 드라이버가 다시 인식되며, 다음 그림과 같이 [드라이버 소프트웨어 업데이트]를 눌러줍니다.


    7. 이어 나타나는 창에서 [컴퓨터에서 드라이버 소프트웨어 찾아보기]를 클릭합니다.

    8. 찾아보기를 선택한 후 기존의 드라이버(4.0.0.0)의 경로를 ( C: CIMON CICON UsbDriver Windows_64Bit ) 새로 다운받은 USB 드라이버(3.0.0.0)의 경로로 지정합니다.

    다음을 눌러 설치를 완료합니다. (첨부된 파일을 참조하시기 바랍니다.)

    * 위 스크린샷은 Default 경로사진입니다.





    9.

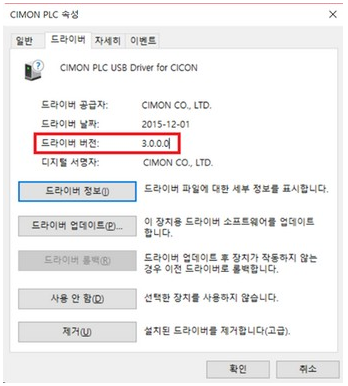

    [장치관리자] -> [범용 직렬 컨트롤러] -> [CIMON PLC USB Driver for CICON]

    우클릭 후 [속성] -> [드라이버] -> [드라이버 버전]

    CICON 6.10 USB 드라이버 3.0.0.0으로 표시되면 정상적으로 설치를 완료하였습니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.







    #cicon 6.20#cicon 6.20드라이버#6.20드라이버#USB드라이버#cicon USB드라이버#PLC로더프로그램드라이버#로더프로그램USB드라이버#USB드라이버접속불능#USB드라이버접속오류#USB드라이버접속안됨



  • 안녕하세요, CIMON입니다.

    다음은 CM1-LG32A Data Logger 접속방법 및 로그자료 파일 다운로드방법에 대한 예제입니다.

    반드시 전용 프로그램 (Dlog Util)을 사용하여 접속해야 합니다.



    1) 현장에서는 본 매뉴얼에 설명된 케이블을 이용하여 연결하여 주시기 바랍니다.

    (통신 포트를 지정해야 합니다.)

    2) CICON 프로그램에서 다음과 같이 통신모듈을 설정하시기 바랍니다.

    3) 로그 설정방법

    3-1. D0, D1 1초에 한번 상승펄스신호를 주어서 INC함수를 이용해 적산해주는 LD 프로그램을 하단의 그림과 같이 작성합니다.

    3-2. 로거 모듈 설정에서 현재 로컬베이스 #2Slot에 장착되었으므로 하단의 그림과 같이 설정합니다.

    3-3. ‘로그방식’은 데이터를 로거모듈에 저장하는 방식을 선택합니다.

    * Sampling: 등록된 데이터를 로그 주기에 설정된 시간주기마다 로깅합니다.

    * Trigger: 등록된 데이터를 사용자가 PLC 프로그램에서 요청 하였을 경우에만 1회 로깅합니다.

    * Event : 등록된 데이터를 상시 감시, 데이터 변화량이 기준을 초과하거나 상태변화가 있는 경우에만 데이터를 로깅합니다.

    3-4. 로그 주기 : 등록된 데이터를 설정된 로그 주기마다 로깅합니다.

    단, Sampling 로그인 경우에만 해당됩니다.

    3-5. 전송된 로그데이터 자동 삭제 : 상위 기기로 로깅 데이터가 전송된 경우 해당 데이터를 삭제합니다.

    3-6. 로그데이터 등록 : PLC로부터 로깅하고자 하는 데이터를 등록합니다.

    Ex) 다음은 D0, D1 워드영역을 데이터 1초간격으로 등록한 그림입니다.

    4) 현재상태를 확인합니다.

    5) “C: CIMON CICON DataLog_Util DlogUtil.exe” 파일을 실행합니다.

    ‘현장 이름’ 입력 창에 현장 이름을 입력합니다.

    입력된 이름은 다운로드 되는 로그파일이 저장되는 폴더명으로 사용됩니다.



    6) LGnnA 모듈에 지정된 국번 (Station No.)을 지정합니다.

    이곳에 지정되는 국번은 반드시 LGnnA 모듈에 부여된 국번과 일치하여야 합니다.

    7) 자동 파라미터 검출 옵션을 선택한 상태에서 [Connect] 버튼을 누릅니다.

    이 작업은 많게는 1분 가량 소요될 수 있습니다.

    ※ 만약 자동 검출이 실패했을 경우 아래의 항목을 확인하여 주십시오.

    • 통신 케이블 결선 이상 (단선 또는 결선 실수)
    • 잘못된 ‘통신 포트’, ‘국번’ 지정
    • LGnnA 모듈과 동일한 통신 포트를 사용하는 다른 프로그램이 실행 중인 상태



    8) 다음은 접속 성공 후 나타나는 화면입니다.

    9) 다음은 [다운로드] 버튼을 눌러 성공적으로 데이터 다운로드를 완료한 화면입니다.

    10) 다음은 DLG 파일을 CSV 파일로 성공적으로 변환한 화면입니다.

    11) 변환한 CSV 파일을 실행하면 다음과 같이 나타납니다.



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.



    #PLC로그자료파일 #PLC CM1-LG32A #로그파일변환 #PLC로그자료 #PLC로그자료활용 #로그데이터





  • 안녕하세요, CIMON입니다.

    SET, RST 명령어로 인한 과도한 STEP 수는 WAND 명령어를 사용하여 줄일 수 있습니다.



    [적용방법]

    WAND 명령어는 S1으로 지정된 영역의 각 비트 데이터와 S2로 지정된 영역의 각 비트 데이터를 AND 결합하여 D로 지정된 영역의 각 비트에 저장합니다.

    아래와 같은 방법으로 SET, RST 명령어 없이 스텝을 줄 일 수 있습니다.



    X00 이 입력이 들어오면 AND 조건에 의해 Y10 ON 됩니다.

    X01 이 입력이 들어오면 Y11 ON 됩니다



    언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

    감사합니다.

  • 안녕하세요, CIMON입니다.

    PLC에서 가동시간을 확인하려면 다음과 같이 직접 프로그램을 작성해야 됩니다.

    하단의 예제를 참조하시기 바랍니다.



    [사용 예제]

    장치가동이 되면 DINC (데이터 D의 값에서 1 을 덧셈한 결과를 다시 D에 저장합니다.) 명령어를 실행합니다.

    DDIV (몫은 D, D+1로 지정된 영역에, 나머지 값은 D+2, D+3로 지정된 영역에 저장합니다.)  명령어를 사용하여 , , 초를 계산합니다.

    각 값은 다음 위치에 저장됩니다.

    D110:시간

    D112:

    D102:
