싸이몬 FAQ

안녕하세요.

CIMON입니다.



[보고서] – [태그등록]에서 ‘프린터로 출력’ 옵션을 선택한 상태일 때 보고서를 프린터로 출력할 수 있습니다.

다음과 같이 설정이 가능합니다.
[적용방법]

1. [도구]-[보고서]를 선택하여 보고서 화면에 진입합니다.

[태그등록] 버튼을 클릭하면 ‘보고서 데이터 등록’ 화면이 표시됩니다.

2. ‘보고서 데이터 등록’ 화면에서 ‘프린터로 출력’ 옵션을 선택합니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.



안녕하세요, CIMON입니다.

XPANEL에는 동작중 관리를 위한 몇가지 기능이 제공됩니다. 다음의 그림을 참조하시기 바랍니다.

다음 그림의 순서대로 화면의 모서리를 누르면, 다이얼로그 상자가 화면에 표시됩니다.

*시스템로그

XPANEL은 동작 중 시스템의 활동 사항을 메모리에 기록합니다. 이 기능은 이들 기록된 메시지를 보여줍니다.

*통신모니터

이 기능은 XPANEL과 장비간의 통신 프레임을 보여줍니다. 이 기능으로 통해 장비와 통신 유무를 판단 할 수 있습니다.

*통신설정

이 기능을 통하여 통신 파라미터를 설정 할 수 있습니다. IP어드레스,통신속도와 그 밖의 통신 파라미터 설정 다이얼로그가 표시됩니다.

*옵션설정

이 기능은 LCD 백라이트 끄기 시간설정과 마우스 커서 활성화 LCD밝기 조절 및 디밍 기능 설정을 제공합니다.

*터치보정

이 기능을 XPANEL의 터치패널 보정을 제공합니다.

*화면캡처

이 기능을 XPANEL 현재화면을 캡처를 제공합니다.

화면캡처 저장경로-바당화면-내장치-XPANEL 폴더안에 저장됩니다.

*날짜/시간

이 기능은 XPANEL 시계 설정을 제공합니다.

*가상키보드

이 기능은 소프트웨어 키보드를 화면상에 표시하거나 감추게 해줍니다.

*프린터

이 기능은 프린터와 연결하여 XPANEL의 화면을 인쇄 할 수 있습니다.

*모드버스

이 기능을 통하여 XPANEL 모드버스 Slave 통신파라미터를 설정 할 수 있습니다.

*시스템종료

이 기능은 XPANEL의 운영체제를 재부팅 합니다. IP어드레스를 변경하면 반드시 이 기능을 동작시켜야 합니다.

*xpanel종료

이 기능은 XPANEL의 바탕화면으로 나가게 되는 기능입니다.
언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.



안녕하세요.

CIMON 입니다.



XPANEL이 갑자기 오동작하여 멈춘 경우 직접 재실행을 하는 번거로움 없이

일정 시간이 지나면 자동으로 재실행 되도록 설정을 할 수 있습니다.

해당 기능의 이름은 와치독(Watchdog)입니다.

와치독이란, 설정된 시간이 20초인 경우 20초동안

XPANEL이 멈춰있으면 자동으로 오작동이 발생하였음을 감지하여 XPANEL을 재실행하는 기능입니다.





다음은 자세한 설정에 대한 설명입니다.

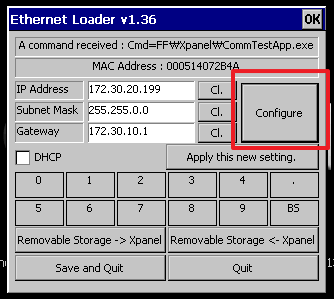

1. Xpanel Ethernet Loader 창에 있는 Configure 버튼을 터치 합니다.

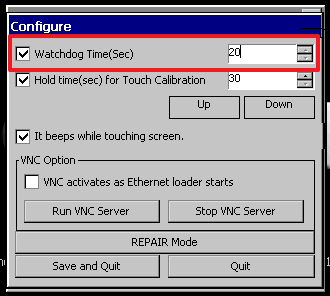

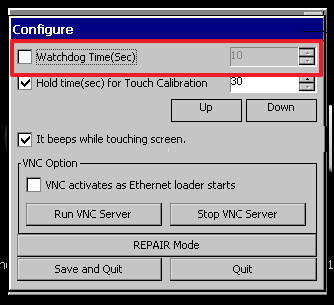

2. Configure 창의 가장 위에 Watchdog Time(Sec) 라는 설정을 체크합니다.



3. Watchdog Time(Sec) 설정이 활성화되면 시간을 설정 할 수 있습니다.

– 설정 가능 시간은 10초 부터 32767초 입니다.

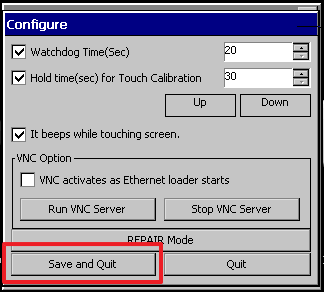

4. 설정 후 Save And Quit 버튼을 터치 합니다.

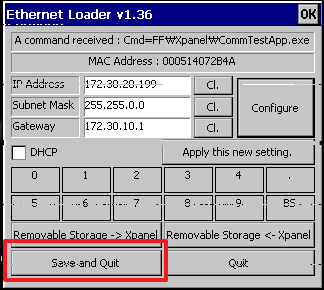

5. 마지막으로 Ethernet Loader 창에서 한번 더 Save and Quit를 터치하여

     XPANEL을 재부팅 하면 설정이 완료 됩니다.







언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

Window 부팅지연의 경우 아래와 같이 Windows 설정 또는 바이러스에 의해 발생할 수있습니다.

바이러스 감시를 진행하신 후 기타 다른 원인은 다음의 몇 가지 사항을 점검 하십시오.

아래의 경우는 Windows 설정에 대하여 설명된 예입니다.

STEP.1

[확인 사항]

재부팅(Ctrl+Alt+Del)이후 정상 동작하는지 확인합니다.

STEP.2

[Error 메세지 확인]

[제어판]의[시간/날짜]애플릿을 사용하여 시스템 시간과 날짜를 올바르게 설정하십시오.

STEP.3

[조치 방법]

BIOS 시간설정을 확인 바랍니다.

터치PC에서 바이오스 화변 이동은 전원 재 부팅 후 CIMON 로고화면이 나타나면 키보드 [DEL]키를 입력합니다.

BIOS 시간 설정이 현재의 시간과 일치되지 않았을 경우 변경 후 저장합니다.

재 부팅 후 Windows 부팅지연 시간이 동일한지 확인하시기 바랍니다.

• TOUCH PC의 경우 BIOS 접속을 위하여는 키보드를 필히 연결하셔야 합니다.

• TOUCH PC 리부팅 후 키보드의 Del키를 눌러 BIOS 설정으로 이동합니다.

• 조치 후 바이러스 검사를 하시기 바랍니다.
  감사합니다.



[설정방법]

CIMON-TOUCH 딥스위치는 COM1 포트에 대한 통신방식 설정입니다.

딥스위치를 이용하여 RS-232C 를 사용할지 RS-422, RS-485 통신을 사용할지 설정 할 수 있습니다.

인터페이스 및 딥스위치 설정방법은 다음과 같습니다.

감사합니다.

안녕하세요, CIMON입니다.

CIMON-TOUCH 와 PPC 제품 중 FS시리즈는  “AMI Rescue”라는 복구 툴을 제공하고 있습니다.

제품이 고장났을 때 이 툴을 실행하면 제품이 출하 시의 상태로 복구 됩니다.

복구 툴 “AMI Rescue” 를 실행하기 전에 다음 유의점을 반드시 확인하시기 바랍니다.



※ 유의사항

1. Rescue 를 실행하기 전 읽기 가능한 중요한 데이터들은 백업을 받으시기 바랍니다.
복구 시 기존에 설치된 모든 소프트웨어와 데이터들은 저장장치에서 지워집니다.

2. 복구 툴은 저장장치에 논리적인 문제가 생겼을 경우에 사용합니다.
물리적인 충격에 의한 문제일 경우 “AMI Rescue”를 실행하여도 문제 해결이 불가능합니다.
이러한 경우에는 저장장치를 교체해야만 합니다.

[사용방법]

TOUCH/PPC의 전원을 켭니다.

다음과 같은 화면에서 F10 키를 누릅니다.

AMI Rescue 를 선택하고 [Launch Service] 버튼을 누릅니다.

Restore OS 버튼을 누르고 Yes 를 선택하여 진행합니다.

하드디스크가 복구되는 동안 상태 바가 화면에 표시됩니다. 아래와 같이 하드디스크가 복구되어 공장 출하상태가 됩니다.
복구과정이 끝날때까지 절대 전원을 끄지 마십시오.

복구가 완료되면 OK 를 선택하시면 됩니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.

안녕하세요, CIMON입니다.



TOUCH 제품은 일반적인 PC와 동일합니다. 기본적으로 설치된 OS는 WINDOWS 입니다.



CIMON-TOUCH는 EWF(Enhanced Write Filter)기능으로 하드디스크를 보호합니다.

EWF는 시스템이 재시작할 때마다 대상이 되는 저장장치를 초기상태로 되돌려 놓아 쓰기접근으로부터 보호하는 기능입니다.

( 이 기능에 대한 더 자세한 사항은 아래 링크를 참조하시기 바랍니다. )

http://www.cimon.co.kr/?post_type=faq&p=12296&preview=true



따라서, CIMON-TOUCH에 새 프로그램을 설치하실 경우 아래와 같은 방법을 사용해주시기 바랍니다.



1. 시작(윈도우) 버튼 -> ‘xwfwin’ 검색 -> ‘XWFWin‘ 을 실행합니다.



2.  [EWF for windows] 창에서 ‘현재 상태’가 ‘활성’일 경우 ‘비활성‘ 버튼을 클릭합니다.

(‘현재 상태’가 ‘비활성’일 경우 추가적인 설정없이 새 프로그램을 설치하실 수 있습니다.)



3. 새 프로그램을 설치합니다.







[ Windows XP 사용자의 경우 ]

1-1. 새 프로그램을 설치합니다.



1-2. 시작(윈도우) 버튼 (-> 모든 프로그램) -> ‘EWFman‘ 을 실행합니다.



1-3. [EWF 관리자] 창에서 ‘Commit’을 선택합니다.





또 다른 방법으로는,



2-1. 시작(윈도우) 버튼 (-> 모든 프로그램) -> ‘EWFman‘ 을 실행합니다.

2-2. [EWF 관리자] 창에서 ‘Disable‘을 선택합니다.



2-3. 새 프로그램을 설치합니다.





[주의사항]

EWF기능을 ‘비활성'(또는 ‘Disable’)로 설정하시면 디스크 복구 등 안전성 면에서 문제가 발생할 수 있습니다.

프로그램 설치 후에는 EWF 기능을 ‘활성'(또는 ‘Enable’)로 설정해두시기 바랍니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

USB(이동식디스크)드라이브가 설치되지 않아서 입니다.

[적용방법]

1. CIMON-TOUCH에 USB(이동식디스크)를 장착하면 새 하드웨어 검색 마법사가 실행하게 됩니다.

2. TOUCH에서 USB(이동식디스크)를 알 수 없는 장치로 인식하는 경우로 드라이버를 설치해야 합니다.

3. 제어판에서 장치관리자 선택 오픈 후 “알 수 없는 장치” 위 오른쪽 마우스 클릭하여 드라이브 업데이트를 선택합니다.

4. 하드웨어 업데이트 마법사가 실행 되면 “예, 이번만 연결을 선택합니다.” 다음을 선택합니다.

5. “소프트웨어 자동으로 설치(권장)” 선택 -> 다음을 선택합니다.

6. 자동 설치가 완료되면 마침을 선택 합니다.

7. 설치가 정상 완료되면 아래와 같이 표시 됩니다.

8. 정상 인식되는지 확인 후 시작 ->EWFman 선택합니다.

[주의사항]

CIMON-TOUCH는 HDD 보안 기능인 EWF 기능으로 전원을 ON/OFF 하면 공장출고 상태로 초기화 됩니다.

반드시 다른 프로그램을 설치하거나 설정에 변경이 있었을 경우 EWF 관리자에서 Commit을 선택해야 적용이 됩니다.

감사합니다.

2024.03 리뉴얼

안녕하세요, CIMON입니다.
다음은 XPANEL 데이터 서버에 있는 MODBUS Slave를 사용하는 방법입니다.
내용은 아래와 같습니다.

XPANEL은 내부에 MODBUS Slave 동작을 위한 메모리를 가지고 있으며, 지정된 통신 채널을
통해 Master의 요청이 있는 경우 해당 메모리의 내용을 프레임에 담아 응답합니다.

1. 상단 메뉴의 [도구] 클릭합니다.
2. [데이터서버] -> [Modbus Slave] 클릭합니다.

3. MODBUS Slave 동작을 위한 메모리로 지정하기 위해 데이터베이스에 등록된 가상 또는 실태그를 MODBUS Slave 설정 프로그램에 등록합니다.

해당 프로그램의 Coil영역과 Holding Register 영역으로 등록합니다.

1) Coil 영역 00001번지에 “SLAVE디지털태그” 태그를 설정합니다.

2) Holding Register 영역 40001번지에 “SLAVE아날로그태그” 태그를 설정합니다.

MODBUS Slave 메모리는 Coil, Holding Register 영역으로 구성되어 있으며, Coil영역에는 디지털태그를, Holding Register영역에는 아날로그/문자열 태그를 등록하여 사용할 수 있습니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.

2024.03 리뉴얼

안녕하세요, CIMON입니다.
Ethernet 사용 시 Ping 테스트를 통해, SCADA 동작 중 통신 접속되어 있는 기기들을 대상으로 하여 통신 연결 테스트를 할 수 있습니다.
SCADA와 통신하고 있는 장비들의 IP를 포함하고 있는 배치 파일을 생성한 후 스크립트로 배치 파일을 실행시켜 테스트를 진행할 수 있습니다.
내용은 아래와 같습니다.

SCADA와 통신하고 있는 장비들의 IP를 포함하고 있는 배치파일을 생성한 후, 스크립트로 배치파일을 실행시켜 테스트를 진행할 수 있습니다. 자세한 방법은 다음을 참고하여 주시기 바랍니다.

1. ‘IP.bat’의 이름으로 배치파일을 생성합니다.

위와 같이 텍스트 파일의 확장자를 변경하고, 파일 형식을 ‘모든 파일’로 변경하여 생성할 수 있습니다.

*. IP.bat의 내용은 ‘ping + 장비 IP’로 작성합니다. 다수의 장비 IP를 입력하였을 경우 순서대로 Ping을 확인합니다.

*. 배치 파일을 따로 실행하였을 때 다음과 같이 Ping을 확인하는 것을 볼 수 있습니다.

2. 스크립트를 작성합니다.

내부함수 id = Shell()을 이용하여 외부파일을 실행할 수 있습니다.

다음과 같이 스크립트를 작성 및 등록합니다.

Sub RunExProgram()

Id = Shell(“C:\IP.bat”,3) ‘IP가 기록된 배치 파일이 위치한 경로를 지정하여야 합니다.

End Sub

3. 명령식을 이용하여 스크립트를 실행합니다.

오브젝트의 그림 설정에서 터치 기능을 사용하여 RunScript(“스크립트이름”) 명령식을 실행하는 것으로 스크립트를 쉽게 실행시킬 수 있습니다.

터치의 동작정의에서 ‘명령식’ 동작을 선택한 뒤, RunScript(“RunExProgram”)으르 입력합니다.

4. CimonX에서 명령식을 실행합니다.

오브젝트를 터치하였을 때, 아래와 같이 SCADA 내에서 Ping 테스트를 할 수 있습니다.


언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.
감사합니다.
